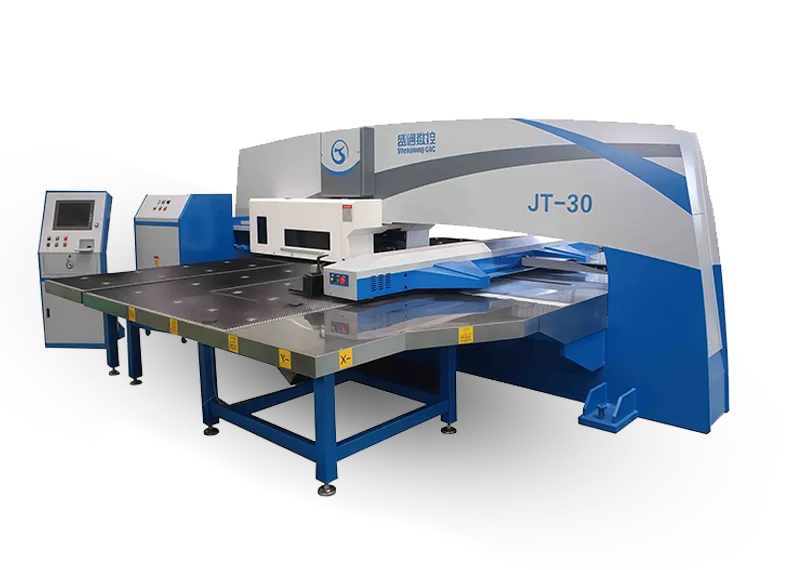

يتكامل البرج الدوّار مع مجموعات متعددة من القوالب بمواصفات مختلفة. وبمساعدة نظام التحكم الرقمي باستخدام الحاسب الآلي، يمكن التحكم بدقة في تغيير قالب البرج الدوّار وحركة المحور X/Y لمنضدة العمل لإكمال العمليات المختلفة بكفاءة مثل التثقيب، والتشذيب، وتشكيل الغالق. بالمقارنة مع النوع المؤازر، فهو خيار أكثر اقتصادًا.
| المعلمة | الوحدة | ملاحظة | |
| الطراز | STSK-JT30/STSK-JT50 | ||
| قوة الضرب | 300（30）/500（50） | ك ن (ر) | |
| هيكل الإطار | إطار مغلق من النوع O | ||
| الحد الأقصى لحجم الورقة للموضع الواحد | المحور X-المحور X 2500 | مم | قابلة للتخصيص لغير القياسية |
| المحور Y-المحور Y 1250/1500 | |||
| أقصى سماكة للورقة | 6 | مم | بناءً على نوع الورقة |
| الحد الأقصى لقطر التثقيب بضربة واحدة | φ88.9 | مم | قابلة للتخصيص لغير القياسية |
| الحد الأقصى لتردد الضرب | 280 | ح م ب م | |
| الحد الأقصى لضربات اللكمات | 280 | ح م ب م | |
| عدد محاور التحكم | 4 (س 、 ص 、 ت 、 ج) | قطعة | |
| نوع القالب | قالب القالب القياسي الدولي 85 سلسلة 85 الطويلة الدليل الطويل | ||
| توزيع المحطات البرجية | 16A 、 11B 、 11B 、 3C 、 2D (بما في ذلك المحطات الدوارة1B 、 1C) | قياسي | قابلة للتخصيص لغير القياسية |
| إعادة وضع الأسطوانة | 2 | مجموعة | |
| عدد المشابك | 2 | القطعة | |
| سرعة التغذية القصوى | المحور X-المحور 90 المحور Y-المحور 80 | م/دقيقة | |
| هيكل طاولة العمل | فرشاة وسطح عمل مركب كروي عالمي مركب | ||
| السرعة القصوى للبرج الدوار | 40 | دورة في الدقيقة | |
| دقة المعالجة | ±0.1 | مم | |
| سعة الحمولة القصوى | 150 | كجم | |
| إجمالي استهلاك الطاقة | 3 | كو | |
| ضغط مصدر الهواء | 0.55 | م.ب.أ | |
| مزود الطاقة | 380 ±5% | V | |
| البُعد الكلي | 5000/5500×5200×2100 | مم |
توفر ماكينات التثقيب البرجية لدينا حلولاً سريعة ودقيقة ومرنة لتثقيب الصفائح المعدنية. وهي مصممة بتقنية التحكم الرقمي باستخدام الحاسب الآلي (CNC)، وهي تتعامل مع مواد متنوعة، وتحسِّن كفاءة الإنتاج، وتضمن جودة موثوقة في مختلف الصناعات.

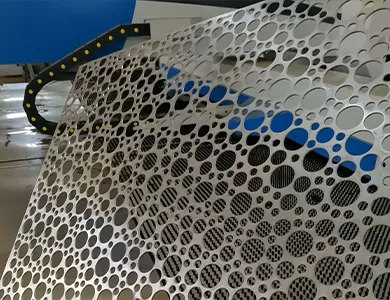

حائط ستائر منقوشة

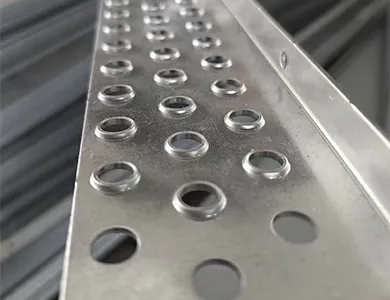

التمدد

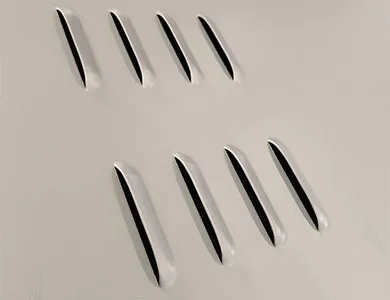

مصراع

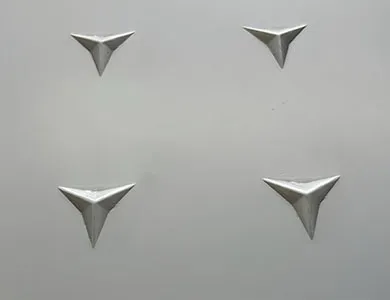

النقش
A ماكينة تثقيب البرج الدوَّارة هي نوع من معدات تثقيب الصفائح المعدنية التي تستخدم برجًا دوارًا مزودًا بمحطات أدوات متعددة لتنفيذ مجموعة كبيرة من عمليات التثقيب. بالمقارنة مع مكابس التثقيب التقليدية، فإن مكبس التثقيب مكبس التثقيب البرج الدوّار CNC يوفر إعدادًا أسرع ودقة أعلى وقدرة أفضل على التكيف مع التصميمات المعقدة.

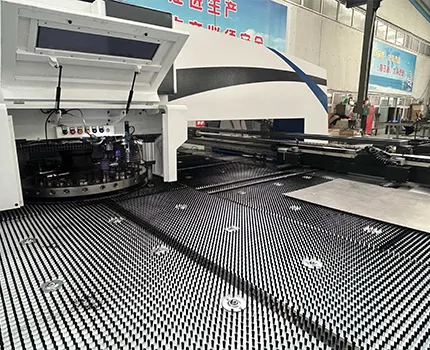

تمنع الفرشاة + الطاولة الكروية والمشابك الهوائية الخدوش والتشوهات أثناء التثقيب.
يحافظ الإطار الملحوم المخفف للإجهاد على الدقة ويطيل عمر الماكينة والأداة.
يعمل تصميم دولاب الموازنة + القابض على توفير الطاقة ويضمن التشغيل المستقر والسهل الصيانة.
تتعامل أدوات التثقيب المتعددة مع أشكال وأحجام ثقوب متنوعة لتطبيقات مرنة.
تضمن الموجهات X/Y المزودة بمشابك هوائية ثبات الموضع وقابلية التكرار.
تعالج الفولاذ الطري والفولاذ المقاوم للصدأ والمجلفن والألومنيوم بسهولة.
تُستخدم ماكينات التثقيب باستخدام الحاسب الآلي وماكينات تثقيب الصفائح المعدنية على نطاق واسع في العديد من الصناعات، حيث توفر دقة التثقيب، والقضم، والتشكيل لمختلف المواد.
استكشف المكونات الرئيسية لماكينة التثقيب بالأبراج بنظام التحكم الرقمي الخاصة بنا، بدءًا من الإطار الصلب على شكل حرف O إلى الأدوات الدقيقة، مما يضمن دقة عالية، ومتانة، وكفاءة عالية لجميع تطبيقات تثقيب الصفائح المعدنية.

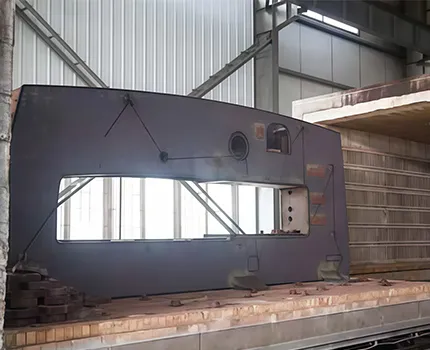

إطار مكبس ملحوم مغلق من النوع O مع معالجة لتخفيف الضغط. تضمن الصلابة العالية الدقة على المدى الطويل، وتطيل من عمر الماكينة والأدوات، وتحسّن من دقة تحديد المواقع لتثقيب الصفائح المعدنية.

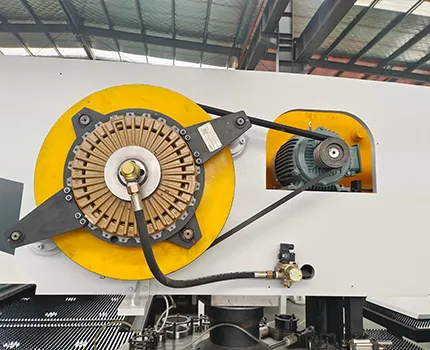

وضع القيادة الميكانيكية، من خلال المحرك الرئيسي لقيادة دوران دولاب الموازنة، واستخدام ختم دولاب الموازنة بالقصور الذاتي، والتحكم في الختم بواسطة القابض، والهيكل البسيط، وسعر المنتج المنخفض، والأداء المستقر، والصيانة البسيطة والمريحة.

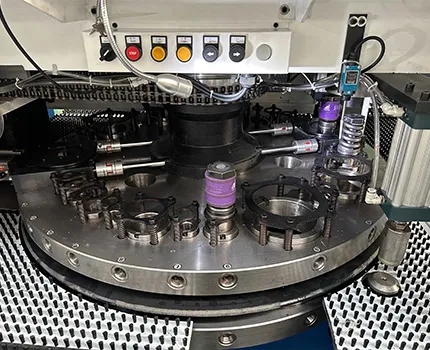

هيكل تروس دودية لنقل دقيق ثنائي الاتجاه. يحافظ محرك السير المتزامن على المحاذاة المثالية بين الأبراج الدوّارة العلوية والسفلية من أجل تثقيب دقيق.
هيكل تروس دودية لنقل دقيق ثنائي الاتجاه. يحافظ محرك السير المتزامن على المحاذاة المثالية بين الأبراج الدوّارة العلوية والسفلية من أجل تثقيب دقيق.

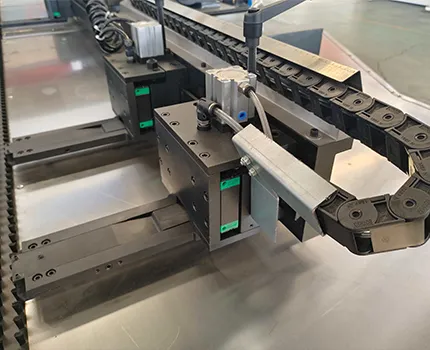

مشابك هوائية عائمة تمنع تشوه الألواح وتزيل المناطق الميتة. تعمل وظائف التعويم والتفريغ الأوتوماتيكي على تبسيط التشبيك وتعزيز الكفاءة.

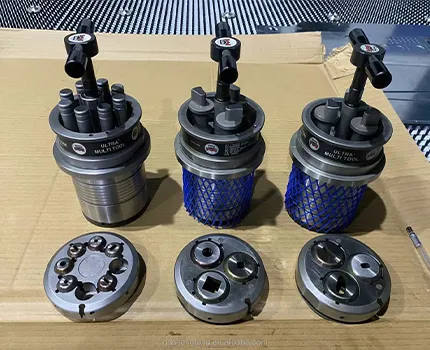

حوامل توجيه مقاومة للاهتراء وتصنيع برج دوّار عالي الدقة. متوافقة مع الأدوات القياسية الدولية لخيارات تثقيب متعددة الاستخدامات.

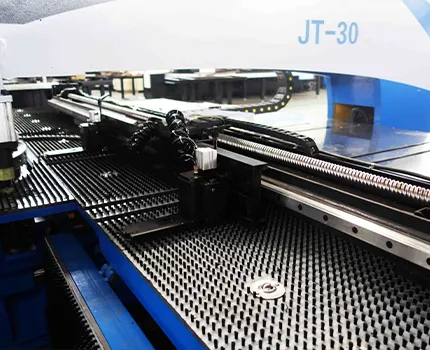

موجهات المحور X/Y المدمجة مع براغي رصاصية تضمن دقة التغذية. يحافظ التثبيت الهوائي على ثبات الألواح أثناء عمليات التثقيب.

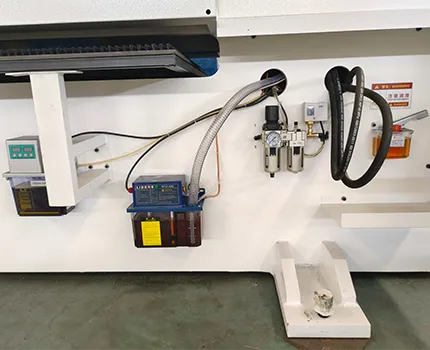

يعمل التشحيم الأوتوماتيكي متعدد النقاط على تقليل التآكل وإطالة عمر الخدمة، مما يضمن أداءً ثابتًا للماكينة.
نحن نؤمن ببناء علاقات قوية وشفافة مع عملائنا. ولهذا السبب ندعو شركاءنا لزيارة منشأة التصنيع المتطورة الخاصة بنا ومشاهدة عملية الإنتاج عن قرب.
أنتونيمدير المشتريات، التدفئة والتهوية وتكييف الهواء
مصنع المكونات (ألمانيا)
جيفريمالك المصنع، أدوات مطبخ ستانلس ستانلس
الشركة المصنعة (الولايات المتحدة الأمريكية)
جاريد- مدير العمليات، الخزانة الكهربائية
المصنع (كندا)
ماكيناتنا مناسبة للصفائح المعدنية الشائعة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الألومنيوم والصفائح المجلفنة. يتراوح نطاق السماكة من 0.2 مم إلى 6 مم، مما يلبي احتياجات مختلف الصناعات، بما في ذلك الأجهزة المنزلية والأجهزة والخزانات. كما أنها تدعم أيضًا العمليات المخصصة غير المتماثلة والمعقدة.
نعم، نحن نقدم خدمة شاملة: "التركيب في الموقع + التشغيل التجريبي + التدريب المخصص". سيزور مهندسون محترفون موقع العميل لاستكمال تجميع خط الإنتاج وتشغيل تكامل المعدات لضمان وصول الخط إلى طاقته المصممة. كما نوفر أيضًا تدريبًا نظريًا وعمليًا للمشغلين (6-8 أيام)، يغطي تشغيل المعدات والصيانة الروتينية واستكشاف الأعطال وإصلاحها. بعد التدريب، نوفر دليل المشغل وفيديو تعليمي للمشغلين.
تتوفر خدمات مخصصة. سنقوم بتحسين هيكل الماكينة بناءً على مساحة ورشة العميل وسعة الحمولة ومتطلبات المعالجة. مع ضمان دقة المعالجة، نقوم بتكييف الماكينة مع ظروف إمداد الطاقة والهواء الموجودة في الورشة لضمان التركيب السلس والتشغيل الفعال.
لقد أنشأنا آلية استجابة عالمية لما بعد البيع على مدار 24 ساعة: يمكن للعملاء إرسال تقارير استكشاف الأعطال وإصلاحها عبر الهاتف أو البريد الإلكتروني أو خدمة العملاء عبر الإنترنت، وسيتم توفير حل أولي في غضون ساعة واحدة. إذا كانت هناك حاجة إلى تصحيح الأخطاء عن بُعد، سيقدم مهندس إرشادات بالفيديو في غضون ساعتين. بالنسبة لإصلاح الأجهزة، سيحصل العملاء المحليون على زيارة في غضون 48 ساعة، بينما يمكن للعملاء في الخارج استخدام مراكز الخدمة المعتمدة أو التسليم السريع للقطع (مع تعليمات التركيب) لضمان حل سريع.
تأتي جميع معداتنا القياسية (مراكز الثني المرنة، ومكابس التثقيب البرجية ذات التحكم الرقمي باستخدام الحاسوب، ومكابس الضغط، وماكينات التثقيب والقص) بضمان مجاني لمدة عام واحد. بالنسبة لبعض المنتجات ذات النظام الأكثر تعقيدًا، يمكن تمديد فترة الضمان إلى 18 شهرًا. يغطي الضمان إصلاح واستبدال مشاكل الجودة في المكونات الأساسية (مثل المحركات المؤازرة وأنظمة التحكم الرقمي باستخدام الحاسوب وقضبان التوجيه)، بالإضافة إلى عمليات الفحص المجانية في الموقع خلال فترة الضمان. يُرجى ملاحظة أن أعطال المعدات الناجمة عن خطأ بشري أو قوة قاهرة (مثل الفيضانات والزلازل) أو عدم اتباع دليل الصيانة لا يغطيها الضمان المجاني، ولكن خدمات الإصلاح المدفوعة متاحة.
تتوفر ضمانات ممتدة، تتراوح تغطيتها من سنة إلى 3 سنوات. يتم تخصيص هذه الخطط بناءً على نوع المعدات وتكرار الاستخدام واحتياجات العميل. وتبلغ تكلفة التمديد لمدة عام واحد لجهاز واحد حوالي 3%-51T3T من السعر الإجمالي، بينما تقدم التمديدات المجمعة لأجهزة متعددة أو خطوط الإنتاج المؤتمتة بالكامل خصمًا قدره 201T3T. خلال فترة الضمان الممدد، بالإضافة إلى إصلاح المكونات الأساسية، يحصل العملاء أيضًا على خدمة فحص وصيانة سنوية شاملة مجانية للمعدات لمساعدتهم على تحديد الأعطال المحتملة بشكل استباقي وإطالة عمر معداتهم.
نحن نقدم خيارات دفع مرنة لتلبية احتياجات العملاء المحليين والدوليين: ① التحويل البرقي (T/T): الدفع المسبق 30%، 70% قبل مغادرة المعدات للمصنع؛ ② خطاب اعتماد (L/C): نحن نقبل خطابات الاعتماد غير القابلة للإلغاء الصادرة عن البنك الشريك للعميل في الأفق لضمان أمن الأموال لكلا الطرفين. تتوافق جميع طرق الدفع مع الممارسات التجارية الدولية وتدعم عملات التسوية السائدة مثل الدولار الأمريكي واليورو.
تستخدم المكبس المثقب البرج الدوّار برجًا دوّارًا متعدد المحطات لتبديل الأدوات بسرعة، بينما يضيف المكبس المثقب بنظام التحكم الرقمي باستخدام الحاسب الآلي تحكمًا حاسوبيًا للتثقيب الآلي الدقيق.
تتعامل مع الفولاذ المقاوم للصدأ، والصفائح المجلفنة، والفولاذ المدلفن على البارد، والألومنيوم، والألواح المغلفة.
تحقق ماكيناتنا دقة تحديد الموضع في حدود ± 0.05 مم للحصول على نتائج تثقيب متسقة.
نعم، نحن نقدم تكوينات مرنة للأبراج الدوّارة (24-48 محطة) بناءً على احتياجات العملاء.

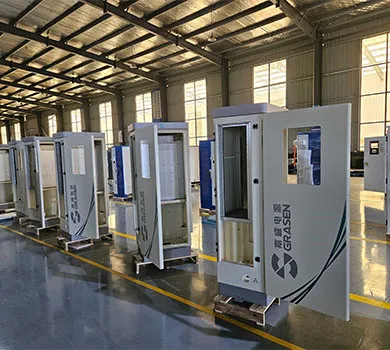

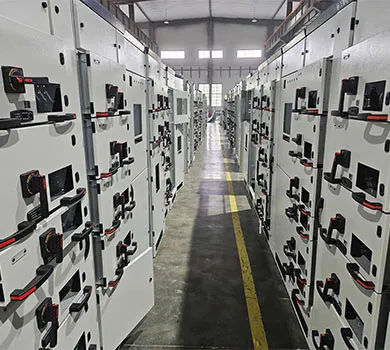

وتستخدم على نطاق واسع في الخزانات الكهربائية، والتكييف والتبريد والتكييف وأدوات المطبخ والحاويات والإضاءة وإنتاج الصفائح المعدنية الصناعية.
