تُستخدم ماكينة خراطة الألواح بشكل أساسي للألواح المعدنية (مثل ألواح الصلب المدرفلة على البارد، وألواح الفولاذ المقاوم للصدأ، وألواح سبائك الألومنيوم، وما إلى ذلك). أثناء تحقيق تعديل وضع اللوحة (التقليب وتحديد الموضع)، فإنها تكمل أيضًا عملية الثني في وقت واحد. وهي تستخدم على نطاق واسع في سيناريوهات معالجة المعادن مثل قطع غيار السيارات، وأغلفة الأجهزة المنزلية، وإنتاج الأثاث.

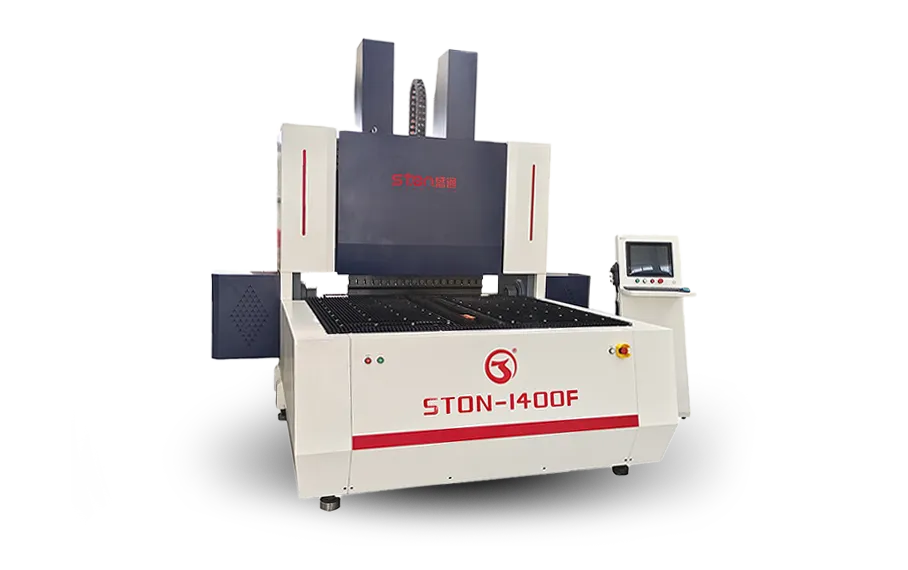

| الاسم | STON-1400F |
| إجمالي الطاقة | 17.15 كيلوواط |
| إجمالي عدد المحاور | 8 محاور |
| سرعة الانحناء القصوى | 0.5 ثانية/سكين |
| طول الانحناء الأقصى (مم) | 1200×1200 |
| أقصى ارتفاع للانحناء (مم) | 100 |
| زاوية الانحناء | 0-180° |
| الحد الأدنى لنصف قطر الانحناء | 0.6 مم |
| استقامة الانحناء | ＜ ± 0.2 مم/متر |
| طريقة التغذية | كوب الشفط |
| طاولة التغذية | فرشاة، كرة عالمية |
| أنبوب التشحيم | أنبوب نحاسي |
| الحد الأدنى لسُمك الانحناء (مم) | 0.15 |
| الأبعاد الدنيا للتشكيل رباعي الجوانب | 200 × 140 مم |
| الحد الأدنى لأبعاد التشكيل أحادي الجانب | 140 مم |
| الفولتية المقدرة | 380V |
| الحد الأقصى لسُمك الانحناء (مم) | الصفيحة الباردة SS 0.8 1.2 AL2.0 |
STON’s automatic plate turning and sheet metal folding machine is designed for cabinet doors, side panels, enclosure covers and other large sheet metal parts. By combining vacuum suction feeding, automatic flipping and precise folding, it replaces manual turning around the press brake, shortens cycle time and keeps every panel consistent before welding and assembly.
قوس الجسم
مكيف هواء الكابينة
هيكل السكين القابل للطي
هيكل السكين الضاغط
قابلة للطي بزاوية 0-180 درجة قابلة للبرمجة في إعداد أحادي المسار، مصممة لكفاءة عالية على ألواح الفولاذ المقاوم للصدأ والفولاذ المدلفن على البارد وألواح الألومنيوم. يتعامل مع ارتفاع شفة يصل إلى 100 مم ويدعم سماكة SS 0.8 مم / CRS 1.2 مم / AL 2.0 مم لطي المعادن بمرونة وقابلية للتكرار.
يدمج التقليب والوضع والثني في خطوة واحدة. مثالية لسير عمل ماكينة طي الصفائح المعدنية الأوتوماتيكية.
نظام متعدد المحاور يحافظ على دقة الزوايا للصفائح الرقيقة. مثالي لوظائف ماكينة طي المعادن باستخدام الحاسب الآلي التي تحتاج إلى جودة قابلة للتكرار.
هيكل ملحوم مدمج 80×80×3 مم + ملقم ملحوم + ملقم مدمج ومصلب بالكامل ومُصنَّع بشكل نهائي على ثقب/طحن أرضي من نوع STON يحمي الدقة وعمر الأداة.
مغذي كوب الشفط والسكاكين المعالجة بالحرارة تتعامل مع مختلف السماكات بثبات وتحكم.
مغذي كوب الشفط والسكاكين المعالجة بالحرارة تتعامل مع مختلف السماكات بثبات وتحكم.
مغذي كوب الشفط والسكاكين المعالجة بالحرارة تتعامل مع مختلف السماكات بثبات وتحكم.
The automatic plate turning and folding machine keeps panel edges straight and folding angles consistent, even on long and thin parts. This reduces rework at the press brake, improves the fit-up of corners and joints and gives you neat, ready-for-welding panels for cabinets, doors, drawers and electrical enclosures.
صُممت ماكينة خراطة وطي الألواح الأوتوماتيكية خصيصًا لمعالجة الصفائح المعدنية - بما في ذلك ألواح الفولاذ المدلفن على البارد، والفولاذ المقاوم للصدأ، وألواح سبائك الألومنيوم. وهي تدمج عمليات التقليب والوضع والثني في نظام واحد، وتستخدم على نطاق واسع في قطع غيار السيارات، ومرفقات الأجهزة المنزلية، وإنتاج الأثاث المعدني. فيما يلي المكونات الرئيسية التي تضمن أداءها وموثوقيتها:

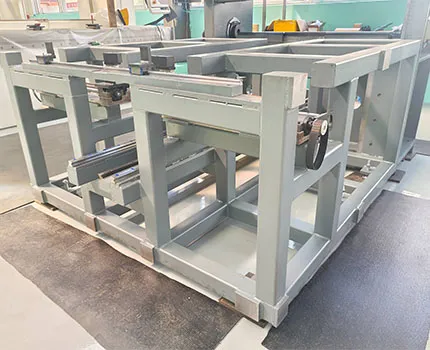

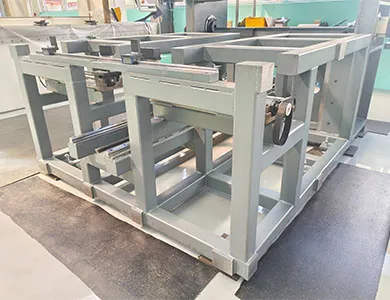

تم لحامها بأنابيب مربعة بسمك 80×80×3 مم، وتعتمد الحامل وآلية التغذية على هيكل متكامل. يتم تلدين جميع الإطارات وتصنيعها بدقة باستخدام ماكينات الثقب والطحن الأرضية الخاصة بشركة STON، مما يضمن الصلابة والدقة أثناء مناولة اللوحة.

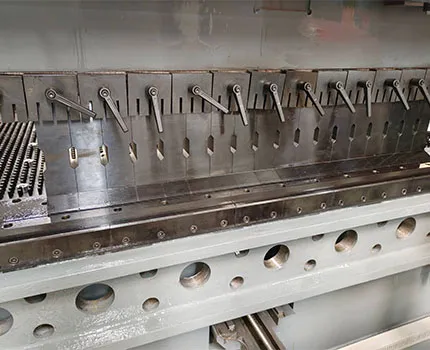

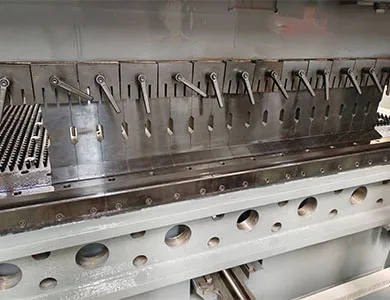

صُنع السكين القابل للطي من الفولاذ المقوى عالي الجودة، وهو يتحمل ضغط الانحناء والاحتكاك المتكرر. كما أن تصميمها سريع التغيير يجعل الصيانة واستبدال الشفرة أمرًا سهلاً، بينما تضمن وصلة عمود الإدارة الآمنة دقة الطي طوال عملية التقليب.

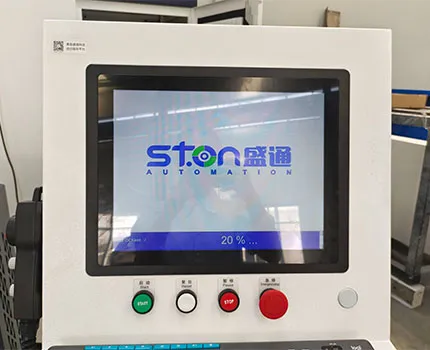

يتميز النظام بواجهة بين الإنسان والآلة (HMI) مع شاشة رقمية كبيرة. وبفضل المزامنة متعددة المحاور والخوارزميات المتقدمة، فإنه يوفر تعويضًا دقيقًا وسرعة دوران سريعة وتشغيلًا سهل الاستخدام - حتى للمشغلين لأول مرة.

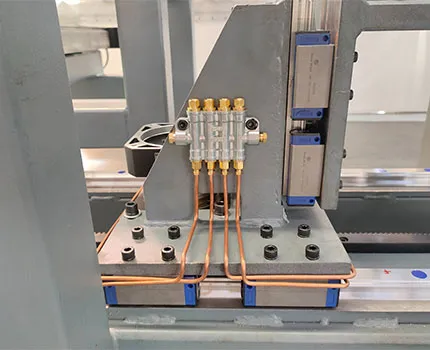

توفر الأنابيب النحاسية مادة التشحيم لكل نقطة احتكاك. تضمن هذه الأنابيب المقاومة للتآكل سلاسة الحركة وتقليل التآكل وإطالة عمر الأجزاء المتحركة الرئيسية، مما يؤدي إلى تحسين الأداء على مدار دورات الإنتاج الطويلة.

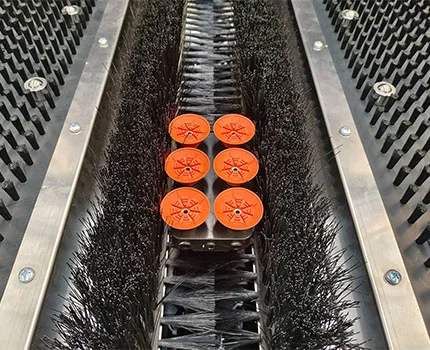

يضمن هذا الجهاز المجهز بأكواب شفط مطاطية عالية القوة تغذية ثابتة وغير قابلة للانزلاق. تم تحسين التصميم بناءً على حجم المواد ووزنها، مما يمنع اختلال المحاذاة أو سقوط المواد أثناء عملية التقليب والتحميل.

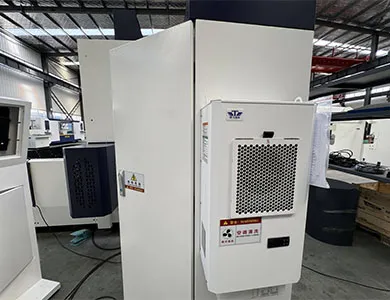

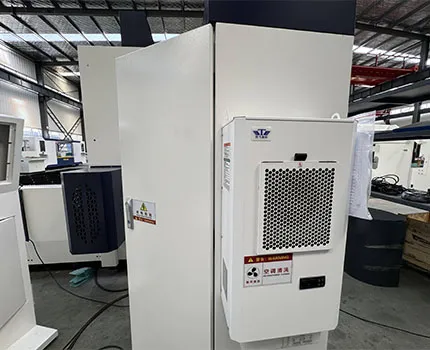

يتحكم مكيف هواء الكابينة في درجة الحرارة والرطوبة داخل كابينة التحكم في ماكينة إمالة اللوحة، مما يضمن الأداء السليم للمكونات الكهربائية. يعمل على نطاق واسع من درجات الحرارة، من -20 درجة مئوية إلى 55 درجة مئوية.

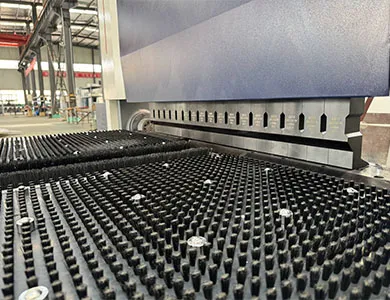

صُنع سكين الكبس من الفولاذ عالي القوة والمعالجة حرارياً بدقة، وهو يتكيف مع مختلف سماكات المواد. يضمن الضبط العمودي القائم على البرغي الرصاصي ضغطًا دقيقًا ومتسقًا أثناء عملية الثني.
نحن نؤمن ببناء علاقات قوية وشفافة مع عملائنا. ولهذا السبب ندعو شركاءنا لزيارة منشأة التصنيع المتطورة الخاصة بنا ومشاهدة عملية الإنتاج عن قرب.
أنتونيمدير المشتريات، التدفئة والتهوية وتكييف الهواء
مصنع المكونات (ألمانيا)
جيفريمالك المصنع، أدوات مطبخ ستانلس ستانلس
الشركة المصنعة (الولايات المتحدة الأمريكية)
جاريد- مدير العمليات، الخزانة الكهربائية
المصنع (كندا)
ماكيناتنا مناسبة للصفائح المعدنية الشائعة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الألومنيوم والصفائح المجلفنة. يتراوح نطاق السماكة من 0.2 مم إلى 6 مم، مما يلبي احتياجات مختلف الصناعات، بما في ذلك الأجهزة المنزلية والأجهزة والخزانات. كما أنها تدعم أيضًا العمليات المخصصة غير المتماثلة والمعقدة.
نعم، نحن نقدم خدمة شاملة: "التركيب في الموقع + التشغيل التجريبي + التدريب المخصص". سيزور مهندسون محترفون موقع العميل لاستكمال تجميع خط الإنتاج وتشغيل تكامل المعدات لضمان وصول الخط إلى طاقته المصممة. كما نوفر أيضًا تدريبًا نظريًا وعمليًا للمشغلين (6-8 أيام)، يغطي تشغيل المعدات والصيانة الروتينية واستكشاف الأعطال وإصلاحها. بعد التدريب، نوفر دليل المشغل وفيديو تعليمي للمشغلين.
تتوفر خدمات مخصصة. سنقوم بتحسين هيكل الماكينة بناءً على مساحة ورشة العميل وسعة الحمولة ومتطلبات المعالجة. مع ضمان دقة المعالجة، نقوم بتكييف الماكينة مع ظروف إمداد الطاقة والهواء الموجودة في الورشة لضمان التركيب السلس والتشغيل الفعال.
لقد أنشأنا آلية استجابة عالمية لما بعد البيع على مدار 24 ساعة: يمكن للعملاء إرسال تقارير استكشاف الأعطال وإصلاحها عبر الهاتف أو البريد الإلكتروني أو خدمة العملاء عبر الإنترنت، وسيتم توفير حل أولي في غضون ساعة واحدة. إذا كانت هناك حاجة إلى تصحيح الأخطاء عن بُعد، سيقدم مهندس إرشادات بالفيديو في غضون ساعتين. بالنسبة لإصلاح الأجهزة، سيحصل العملاء المحليون على زيارة في غضون 48 ساعة، بينما يمكن للعملاء في الخارج استخدام مراكز الخدمة المعتمدة أو التسليم السريع للقطع (مع تعليمات التركيب) لضمان حل سريع.
تأتي جميع معداتنا القياسية (مراكز الثني المرنة، ومكابس التثقيب البرجية ذات التحكم الرقمي باستخدام الحاسوب، ومكابس الضغط، وماكينات التثقيب والقص) بضمان مجاني لمدة عام واحد. بالنسبة لبعض المنتجات ذات النظام الأكثر تعقيدًا، يمكن تمديد فترة الضمان إلى 18 شهرًا. يغطي الضمان إصلاح واستبدال مشاكل الجودة في المكونات الأساسية (مثل المحركات المؤازرة وأنظمة التحكم الرقمي باستخدام الحاسوب وقضبان التوجيه)، بالإضافة إلى عمليات الفحص المجانية في الموقع خلال فترة الضمان. يُرجى ملاحظة أن أعطال المعدات الناجمة عن خطأ بشري أو قوة قاهرة (مثل الفيضانات والزلازل) أو عدم اتباع دليل الصيانة لا يغطيها الضمان المجاني، ولكن خدمات الإصلاح المدفوعة متاحة.
تتوفر ضمانات ممتدة، تتراوح تغطيتها من سنة إلى 3 سنوات. يتم تخصيص هذه الخطط بناءً على نوع المعدات وتكرار الاستخدام واحتياجات العميل. وتبلغ تكلفة التمديد لمدة عام واحد لجهاز واحد حوالي 3%-51T3T من السعر الإجمالي، بينما تقدم التمديدات المجمعة لأجهزة متعددة أو خطوط الإنتاج المؤتمتة بالكامل خصمًا قدره 201T3T. خلال فترة الضمان الممدد، بالإضافة إلى إصلاح المكونات الأساسية، يحصل العملاء أيضًا على خدمة فحص وصيانة سنوية شاملة مجانية للمعدات لمساعدتهم على تحديد الأعطال المحتملة بشكل استباقي وإطالة عمر معداتهم.
نحن نقدم خيارات دفع مرنة لتلبية احتياجات العملاء المحليين والدوليين: ① التحويل البرقي (T/T): الدفع المسبق 30%، 70% قبل مغادرة المعدات للمصنع؛ ② خطاب اعتماد (L/C): نحن نقبل خطابات الاعتماد غير القابلة للإلغاء الصادرة عن البنك الشريك للعميل في الأفق لضمان أمن الأموال لكلا الطرفين. تتوافق جميع طرق الدفع مع الممارسات التجارية الدولية وتدعم عملات التسوية السائدة مثل الدولار الأمريكي واليورو.
ماكينة طي الصفائح المعدنية باستخدام الحاسب الآلي هي نظام آلي يستخدم التحكم العددي بالكمبيوتر (CNC) لثني الصفائح المعدنية وطيها بدقة بزوايا مختلفة. وهي تحل محل مكابح الكبس التقليدية في العديد من التطبيقات، حيث توفر دقة أعلى وإمكانية تكرار وأوقات إعداد أسرع. وهي مثالية للألواح والخزائن والحاويات، وتستخدم على نطاق واسع في صناعات مثل السيارات والأجهزة والأثاث.
تدعم ماكينات الطي بنظام التحكم الرقمي من STON مجموعة كبيرة من المواد، بما في ذلك الفولاذ المدلفن على البارد، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والصفائح المجلفنة، وغيرها. صُممت هذه الماكينات للتعامل مع سماكات مختلفة للصفائح مع الحفاظ على دقة ثني عالية وأقل ضرر للسطح.
بالمقارنة مع مكابح الكبس التقليدية، توفر ماكينة طي الصفائح المعدنية الأوتوماتيكية بنظام التحكم الرقمي:
إعداد وتغييرات أسرع 、 دقة أعلى في الثني والتكرار 、تقليل متطلبات مهارة المشغل 、تشغيل أكثر أمانًا مع عدد أقل من عمليات إعادة الثني
إنه الخيار المفضل لإنتاج الدُفعات وخطوط تشكيل الألواح التي تتطلب جودة وأتمتة متسقة.
نعم. صُممت ماكينات الطي بنظام التحكم الرقمي لدينا لدعم أبعاد الألواح المخصصة، مع وصلات متعددة المحاور وأنظمة تحكم ذكية تتيح الانحناءات المعقدة وطيّ نصف القطر والزوايا المتعددة في دورة واحدة. وهي مناسبة لكل من قطع الألواح المعدنية القياسية والمخصصة.
تستفيد الصناعات التي تعتمد على الألواح المعدنية عالية الدقة بشكل كبير، بما في ذلك:
تصنيع قطع غيار السيارات、الحاويات والخزائن الكهربائية、أنظمة تكييف الهواء、الأثاث وأغلفة الأجهزة المنزلية、محلات تصنيع الألواح المعدنية
تُقدّر هذه القطاعات عملية الطي باستخدام الحاسب الآلي لكفاءتها واتساقها وقدرتها على التكيف مع الإنتاج بكميات قليلة عالية.
It is mainly used for cabinet doors, side panels, drawer fronts, electrical enclosure covers, elevator panels and other large thin sheets that require accurate folding and safe turning around the press brake.
Yes. Our engineering team can evaluate your current equipment and layout, then design a suitable plate turning and folding solution, including communication signals, safety interlocks and material flow.
In most cases, one operator is enough to supervise feeding, program selection and finished part stacking, replacing several manual workers who previously needed to flip and handle large panels.
