مكابس الضغط الكهربائية النقية ذات 4+1 محاور من سلسلة STON PBE

لا تتطلب الكهرباء النقية زيتًا هيدروليكيًا ولا تتطلب سوى 1-2 كيلو وات في الساعة من الكهرباء في الساعة؛ مقارنةً بمكابح الضغط الهيدروليكية، فهي توفر 301 تيرابايت إلى 501 تيرابايت من الكهرباء وتقلل من استهلاك الطاقة الاحتياطية؛ لا توجد خطوط أنابيب معقدة للنظام الهيدروليكي، مما يؤدي إلى تجنب تسرب الزيت وتقادم الزيت الهيدروليكي وغيرها من المشاكل، مما يقلل من تكرار الصيانة والتكلفة

احصل على عرض أسعار مجاني

لا يوجد	الاسم		63/1500	63/2100	63/2550	100/3200	100/4100	150/3200	150/4100	220/3200	220/4100	250/3200	250/4100	320/3200	320/4100	الوحدة
1	الضغط الاسمي		630	630	630	1000	1000	1500	1500	2200	2200	2500	2500	3200	3200	كن
2	طول الانحناء		1500	2100	2550	3200	4100	3200	4100	3200	4100	3200	4100	3200	4100	مم
3	تباعد الأعمدة		1200	1600	2050	2700	3600	2700	3600	2700	3600	2700	3600	2700	3600	مم
4	شوط الاسطوانة		215	215	215	215	215	215	215	215	215	225	225	315	315	مم
5	الارتفاع الافتتاحي		580	580	580	580	580	580	580	580	580	580	580	680	680	مم
6	عمق الحلق		350	350	350	390	390	405	405	405	405	405	405	405	405	مم
7	سرعة حركة المنزلق	النزول السريع	185	185	185	220	220	180	180	160	160	150	150	130	130	م/م/س
8		تقدم العمل	19	19	19	17	17	14	14	12	12	10	10	9.5	9.5	م/م/س
9		الإرجاع	180	180	180	210	180	180	170	160	150	150	140	120	110	م/م/س
10	انتقال المحور X		500	500	500	500	500	500	500	500	500	500	500	500	500	500
11	انتقال المحور R		200	200	200	200	200	200	200	200	200	200	200	200	200	200
12	سرعة المحور X		400	400	400	400	400	400	400	400	400	400	400	400	400	400
13	سرعة المحور R		200	200	200	200	200	200	200	200	200	200	200	200	200	200
14	طاقة المحرك الرئيسي		8.7	8.7	8.7	10.8	10.8	13.2	13.2	16.7	16.7	16.7	16.7	22	22	كيه دبليو
15	حجم الزيت الهيدروليكي		130	180	200	300	400	300	400	300	400	300	400	400	500	L
16	الأبعاد (الطولمالطول*الارتفاع)		2000/1620/2470	2600/1620/2470	3150/1620/2470	3720/1720/2550	4620/1720/2550	3780/1730/2600	4680/1730/2600	3830/1800/2670	4730/1800/2670	3830/1800/2670	4730/1800/2670	3880/2100/3250	4760/2100/3250	مم
17	سُمك أداة الماكينة (اللوح العمودي، الشريحة، طاولة العمل)		40/50/60	40/50/60	40/50/60	50/60/80	50/70/90	60/70/90	60/80/100	70/80/100	70/90/110	70/80/100	70/90/110	80/90/110	80/100/120	مم
18	تجويف الأسطوانة		115	115	115	150	150	180	180	220	220	230	230	270	270	مم
19	قطر قضيب الأسطوانة		110	110	110	145	145	173	173	210	210	220	220	260	260	مم
20	وزن الماكينة		4500	5000	6000	8500	10500	9200	11600	11000	13200	11000	13200	16800	19000	كجم
21	تدفق مضخة الزيت		16	16	16	20	20	25	25	32	32	32	32	40	40	L

توسيع جميع المعلمات

مكابح مكابس CNC

تقلل ماكينات مكابح الكبس بنظام التحكم الرقمي لدينا من استخدام الطاقة بنسبة 40-60% مقارنةً بمكابح الكبس الهيدروليكية التقليدية، مع ضوضاء منخفضة تصل إلى 75 ديسيبل وتكاليف صيانة أقل 50%. تتميز هذه الماكينات بـ 4-8 محاور يتم التحكم فيها وبرمجة رقمية وتعويض ذكي، وهي توفر ثنيًا دقيقًا ومرنًا لكل من التخصيص على دفعات صغيرة والإنتاج على نطاق واسع. يضمن التشخيص الذاتي المدمج للأعطال المدمج التشغيل المستقر والفعال.

مكابس الضغط المؤازرة الكهروهيدروليكية الهيدروليكية من سلسلة STON PBS

مكابس الضغط المؤازرة الكهروهيدروليكية الهيدروليكية من سلسلة STON PBS

الميزات الرئيسية التي تزيد من إنتاجيتك إلى أقصى حد

الكهرباء النقية لا تتطلب زيتًا هيدروليكيًا ولا تتطلب سوى 1-2 كيلو وات في الساعة من الكهرباء في الساعة؛ مقارنةً بمكابح الضغط الهيدروليكية، فهي توفر 301 تيرابايت إلى 501 تيرابايت من الكهرباء وتقلل من استهلاك الطاقة الاحتياطية؛ لا توجد خطوط أنابيب معقدة للنظام الهيدروليكي، مما يؤدي إلى تجنب تسرب الزيت وتقادم الزيت الهيدروليكي وغيرها من المشاكل، مما يقلل من تكرار الصيانة والتكلفة

دقة عالية مع تحكم في 4+1 محور 4+1

تتميز ماكينة مكابح الضغط بنظام التحكم الرقمي STON PBE بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي بنظام التحكم الرقمي (STON PBE) بنظام تحكم 4+1 محاور للحصول على دقة ومرونة استثنائية في الثني. تتعامل مع ثني الصفائح المعدنية المعقدة بدقة متناسقة.

نظام كهربائي موفر للطاقة

يعمل التصميم الكهربائي الخالص على تحسين كفاءة الطاقة بنسبة تصل إلى 601 تيرابايت 3 تيرابايت مقارنةً بمكابح الضغط الهيدروليكية، مما يقلل من استهلاك الطاقة ويضمن تشغيلًا أكثر مراعاة للبيئة.

عملية صديقة للبيئة

تدعم سلسلة PBE معدات ثني الصفائح المعدنية المستدامة مع الحفاظ على الأداء العالي بفضل استهلاكها الصفري للزيت وانخفاض بصمتها الكربونية.

تشغيل سريع وسريع الاستجابة

توفر مكابح الضغط بنظام التحكم الرقمي المزودة بتقنية المحرك الآلي المتقدمة دورات ثني سريعة ودقيقة، مما يعزز الكفاءة ويقلل من وقت التوقف عن العمل.

واجهة CNC سهلة الاستخدام

نظام التحكم بنظام التحكم الرقمي باستخدام الحاسب الآلي سهل البرمجة والتشغيل. يمكن لكل من المشغلين الجدد وذوي الخبرة تحقيق عمليات ثني سلسة وتحسين الإنتاجية.

متطلبات الصيانة المنخفضة

مع وجود عدد أقل من الأجزاء المتحركة وعدم وجود نظام هيدروليكي، تتطلب ماكينة مكابح الضغط الحد الأدنى من الصيانة، مما يقلل من تكاليف التشغيل على المدى الطويل ويطيل من عمر الخدمة.

مكابس ضغط هيدروليكية ومكابس CNC قوية للثني الدقيق

عرض الملحقات - ماكينة مكابس الضغط CNC

لا تستهلك ماكينات مكابح الضغط بنظام التحكم الرقمي الخاصة بنا سوى 40%-60% طاقة مقارنةً بمكابح الضغط الهيدروليكية التقليدية، وتعمل بمستويات ضوضاء منخفضة تصل إلى 75 ديسيبل، وتخفض تكاليف الصيانة بما يصل إلى 50% (لا حاجة للزيت الهيدروليكي أو الاستبدال المتكرر للمرشح). وبفضل التحكم في 4-8 محاور، والبرمجة الرقمية، والتعويض الذكي، وواجهة بديهية بين الإنسان والآلة، فإنها تتكيف بسهولة مع الإنتاج المخصص للدفعات الصغيرة والمعالجة الفعالة على نطاق واسع. يضمن التشخيص الذاتي المدمج للأعطال المدمج سرعة استكشاف الأعطال وإصلاحها والتشغيل المستقر طويل الأجل.

01

محرك المقياس الخلفي

يقلل هيكل جسم الطائرة المحسّن، المصمم بتحليل العناصر المحدودة، من التشوه أثناء الثني ويضمن جودة ثابتة لقطعة العمل. بفضل تحسين عمق الحلق، وارتفاع الإغلاق، وشوط المنزلق، فإن ماكينات مكابح الضغط بنظام التحكم الرقمي لدينا تتعامل بسهولة مع قطع الصفائح المعدنية الكبيرة والمعقدة دون تكلفة إضافية.

02

مسطرة شبكية

يوفر هذا النظام المجهز بمساطر شبكة GIVI MISURE الإيطالية على كلا الجانبين، تغذية راجعة دقيقة للموضع بين المنزلق ومنضدة العمل السفلية، مما يضمن دقة عالية في الثني والاتساق في عمليات مكابح الضغط.

03

جهاز حماية اليدين بالليزر (اختياري)

يعمل نظام الكشف المتطور على إيقاف الماكينة في حالة انقطاع الشعاع، مما يوفر حماية كاملة للمشغل ويعزز السلامة أثناء عمليات تشغيل ماكينة الضغط الهيدروليكية وماكينة الضغط بنظام التحكم الرقمي.

04

هيكل المقياس الخلفي

المقياس الخلفي مصنوع من الفولاذ الكربوني عالي الجودة، وهو بسيط ومضغوط وثابت. مع التحكم في المحور X والمحور Y والأصابع القابلة للتعديل، يضمن سرعة عالية، ودقة، وتحديدًا موثوقًا في ثني الصفائح المعدنية.

05

محرك مؤازر ESTUN

تستخدم ماكينات مكابس المكابس بنظام التحكم الرقمي الخاصة بنا محركات مؤازرة ESTUN (اختيارية من Siemens/Panasonic)، مما يوفر كفاءة عالية، وتوفيرًا في الطاقة، وضوضاء منخفضة، وموثوقية قوية. مزودة بمحرك غير متزامن ثلاثي الأطوار مع مضخة تدفق كبيرة للحصول على طاقة هيدروليكية ثابتة.

06

قالب تجنب الانحناء والوضعيات

يحتوي كل طراز على مساحة كافية لتجنب تداخل الصفائح المعدنية، مما يتيح للمستخدمين ثني القِطع المعقدة بكل ثقة. يدعم شوط المنزلق العريض القوالب العلوية بارتفاع 180-210 مم، وهو مثالي لاحتياجات الثني المتنوعة.

07

التتويج الميكانيكي (اختياري)

يقوم نظام التتويج الآلي، الذي يتم التحكم فيه عن طريق التحكم الرقمي باستخدام الحاسب الآلي، بضبط التوازي والاستقامة تلقائيًا. يضمن هذا التعويض الدقيق دقة ثني عالية لمكابس ضغط الصفائح المعدنية.

08

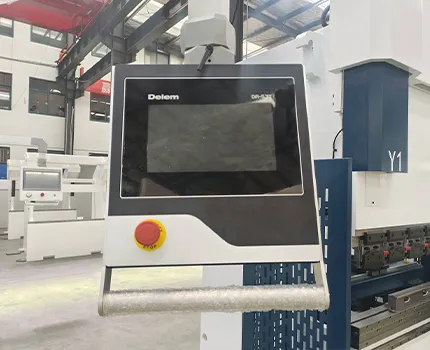

نظام التحكم

شاشة تحكم بنظام التحكم الرقمي CNC عالية الدقة مقاس 15.6 بوصة تعمل باللمس مع نظام التشغيل Linux المدمج ومجموعة شرائح TI. يدعم توصيل USB، وترقيات الأتمتة، والتحكم متعدد المحاور، مما يبسّط العمليات للمشغلين الجدد وذوي الخبرة على حد سواء.

09

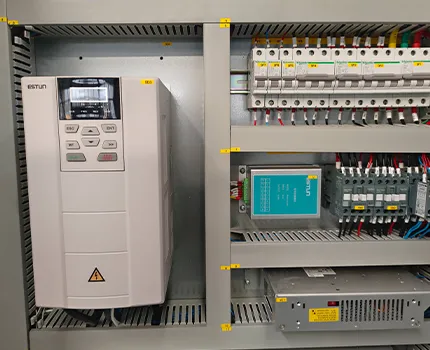

مكونات شنايدر الكهربائية

مجهزة بمكونات شنايدر للحماية من التحميل الزائد والتسرب وقصر الدائرة الكهربائية. تضمن القدرة القوية على مقاومة التداخل أداء مكابح الضغط المستقرة والآمنة والموفرة للطاقة.

10

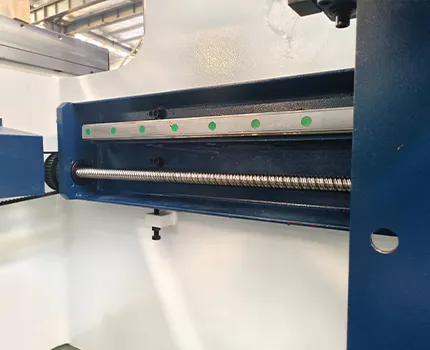

برغي كروي ودليل خطي

مزودة ببراغي كروية وموجهات خطية من GERMANY Fulex GmbH / PMI الألمانية، مما يوفر نقل سلس ومتانة عالية وضبط دقيق لثني مكابس الضغط بنظام التحكم الرقمي على المدى الطويل يمكن الاعتماد عليه.

جولات العملاء في المصنع

اختبر تميّزنا في التصنيع مباشرةً

نحن نؤمن ببناء علاقات قوية وشفافة مع عملائنا. ولهذا السبب ندعو شركاءنا لزيارة منشأة التصنيع المتطورة الخاصة بنا ومشاهدة عملية الإنتاج عن قرب.

أنتوني

وبفضل ماكينة ثني الألواح من STON، تحسنت دقة الثني لدينا بشكل ملحوظ، وقللنا العمالة بمقدار 401 تيرابايت 3 تيرابايت. وقد تحقق عائد الاستثمار في أقل من عام.

مدير المشتريات، التدفئة والتهوية وتكييف الهواء

مصنع المكونات (ألمانيا)

جيفري

"بفضل التخصيص من فريق STON، يعمل خط الإنتاج لدينا الآن 30% بشكل أسرع مع اتساق أفضل للمنتج."

مالك المصنع، أدوات مطبخ ستانلس ستانلس

الشركة المصنعة (الولايات المتحدة الأمريكية)

جاريد

"مستقر ودقيق وسهل التشغيل - لقد عززت ماكينة ثني الألواح من STON من إنتاجنا وخفضت تكاليف العمالة."

- مدير العمليات، الخزانة الكهربائية

المصنع (كندا)

دراسات الحالة

الأسئلة الشائعة

ما هي أنواع الصفائح المعدنية التي يمكن لمركز الثني المرن الخاص بك معالجتها؟ ما هو نطاق السماكة؟

ماكيناتنا مناسبة للصفائح المعدنية الشائعة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الألومنيوم والصفائح المجلفنة. يتراوح نطاق السماكة من 0.2 مم إلى 6 مم، مما يلبي احتياجات مختلف الصناعات، بما في ذلك الأجهزة المنزلية والأجهزة والخزانات. كما أنها تدعم أيضًا العمليات المخصصة غير المتماثلة والمعقدة.

بعد شراء الماكينة، هل تقدمون خدمة التركيب والتشغيل التجريبي وتدريب المشغل؟

نعم، نحن نقدم خدمة شاملة: "التركيب في الموقع + التشغيل التجريبي + التدريب المخصص". سيزور مهندسون محترفون موقع العميل لاستكمال تجميع خط الإنتاج وتشغيل تكامل المعدات لضمان وصول الخط إلى طاقته المصممة. كما نوفر أيضًا تدريبًا نظريًا وعمليًا للمشغلين (6-8 أيام)، يغطي تشغيل المعدات والصيانة الروتينية واستكشاف الأعطال وإصلاحها. بعد التدريب، نوفر دليل المشغل وفيديو تعليمي للمشغلين.

هل يمكنكم تقديم حلول مخصصة للاحتياجات الخاصة؟

تتوفر خدمات مخصصة. سنقوم بتحسين هيكل الماكينة بناءً على مساحة ورشة العميل وسعة الحمولة ومتطلبات المعالجة. مع ضمان دقة المعالجة، نقوم بتكييف الماكينة مع ظروف إمداد الطاقة والهواء الموجودة في الورشة لضمان التركيب السلس والتشغيل الفعال.

ما هو وقت الاستجابة لما بعد البيع في حالة حدوث عطل؟ كيف تقدمون الدعم الفني؟

لقد أنشأنا آلية استجابة عالمية لما بعد البيع على مدار 24 ساعة: يمكن للعملاء إرسال تقارير استكشاف الأعطال وإصلاحها عبر الهاتف أو البريد الإلكتروني أو خدمة العملاء عبر الإنترنت، وسيتم توفير حل أولي في غضون ساعة واحدة. إذا كانت هناك حاجة إلى تصحيح الأخطاء عن بُعد، سيقدم مهندس إرشادات بالفيديو في غضون ساعتين. بالنسبة لإصلاح الأجهزة، سيحصل العملاء المحليون على زيارة في غضون 48 ساعة، بينما يمكن للعملاء في الخارج استخدام مراكز الخدمة المعتمدة أو التسليم السريع للقطع (مع تعليمات التركيب) لضمان حل سريع.

ما هي فترة الضمان لمختلف معدات معالجة الصفائح المعدنية الخاصة بك؟ ما الذي يغطيه الضمان؟

تأتي جميع معداتنا القياسية (مراكز الثني المرنة، ومكابس التثقيب البرجية ذات التحكم الرقمي باستخدام الحاسوب، ومكابس الضغط، وماكينات التثقيب والقص) بضمان مجاني لمدة عام واحد. بالنسبة لبعض المنتجات ذات النظام الأكثر تعقيدًا، يمكن تمديد فترة الضمان إلى 18 شهرًا. يغطي الضمان إصلاح واستبدال مشاكل الجودة في المكونات الأساسية (مثل المحركات المؤازرة وأنظمة التحكم الرقمي باستخدام الحاسوب وقضبان التوجيه)، بالإضافة إلى عمليات الفحص المجانية في الموقع خلال فترة الضمان. يُرجى ملاحظة أن أعطال المعدات الناجمة عن خطأ بشري أو قوة قاهرة (مثل الفيضانات والزلازل) أو عدم اتباع دليل الصيانة لا يغطيها الضمان المجاني، ولكن خدمات الإصلاح المدفوعة متاحة.

للاستخدام طويل الأمد، هل يتم تمديد الضمان؟ كيف تتم صياغة خطط الضمان الممتد؟

تتوفر ضمانات ممتدة، تتراوح تغطيتها من سنة إلى 3 سنوات. يتم تخصيص هذه الخطط بناءً على نوع المعدات وتكرار الاستخدام واحتياجات العميل. وتبلغ تكلفة التمديد لمدة عام واحد لجهاز واحد حوالي 3%-51T3T من السعر الإجمالي، بينما تقدم التمديدات المجمعة لأجهزة متعددة أو خطوط الإنتاج المؤتمتة بالكامل خصمًا قدره 201T3T. خلال فترة الضمان الممدد، بالإضافة إلى إصلاح المكونات الأساسية، يحصل العملاء أيضًا على خدمة فحص وصيانة سنوية شاملة مجانية للمعدات لمساعدتهم على تحديد الأعطال المحتملة بشكل استباقي وإطالة عمر معداتهم.

ما هي طرق الدفع المتاحة لشراء المعدات؟ هل تدعمون شروط الدفع الدولية؟

نحن نقدم خيارات دفع مرنة لتلبية احتياجات العملاء المحليين والدوليين: ① التحويل البرقي (T/T): الدفع المسبق 30%، 70% قبل مغادرة المعدات للمصنع؛ ② خطاب اعتماد (L/C): نحن نقبل خطابات الاعتماد غير القابلة للإلغاء الصادرة عن البنك الشريك للعميل في الأفق لضمان أمن الأموال لكلا الطرفين. تتوافق جميع طرق الدفع مع الممارسات التجارية الدولية وتدعم عملات التسوية السائدة مثل الدولار الأمريكي واليورو.

ما هي مكابس الضغط بنظام التحكم الرقمي وكيف تعمل؟

مكابح الكبس بنظام التحكم الرقمي (CNC) هي ماكينة ثني الصفائح المعدنية التي تستخدم التحكم العددي بالكمبيوتر (CNC) لتحقيق ثنيات دقيقة وقابلة للتكرار. على عكس مكابح الكبس اليدوية أو التقليدية، يقوم نظام التحكم الرقمي باستخدام الحاسب الآلي ببرمجة زاوية الثني وموضع المقياس الخلفي والضغط، مما يضمن دقة عالية واتساقًا في تشكيل الصفائح المعدنية.

ما الفرق بين مكابس الضغط الهيدروليكية ومكابس الضغط بنظام التحكم الرقمي؟

تعتمد مكابح الكبس الهيدروليكية على أسطوانات هيدروليكية لتطبيق قوة الثني، مما يوفر حمولة قوية للمواد السميكة ولكنه يتطلب المزيد من الصيانة.
ومن ناحية أخرى، تجمع مكابح الكبس بنظام التحكم الرقمي بين المحركات المؤازرة والتحكم بنظام التحكم الرقمي للحصول على دقة أكبر، وكفاءة في استهلاك الطاقة، وضوضاء أقل، وبرمجة سهلة. تُعد مكابح الكبس بنظام التحكم الرقمي مفضلة لمهام الثني المعقدة، والتخصيص على دفعات صغيرة، وإنتاج الصفائح المعدنية عالية الدقة.

كيف أختار ماكينة مكابس الضغط المناسبة لعملي؟

عند اختيار ماكينة مكابس المكابس، ضع في اعتبارك:

سُمك المادة وطولها (تحديد الحمولة وحجم طاولة العمل).
نوع الإنتاج (مكابح ضغط هيدروليكية كبيرة الحجم مقابل مكابح ضغط مرنة باستخدام الحاسب الآلي).
احتياجات التشغيل الآلي (نظام التحكم الرقمي باستخدام الحاسب الآلي، ومحرك مؤازر، ومقياس خلفي، وتوج).
الميزانية والصيانة (مكابح الكبس بنظام التحكم الرقمي توفر الطاقة 30-50% وتقلل من صيانة الزيت).
وهذا يضمن لك اختيار الحل الأكثر فعالية من حيث التكلفة لتطبيقات ثني الصفائح المعدنية.

ما هي الصناعات التي تستخدم مكابح الضغط بنظام التحكم الرقمي CNC؟

تُستخدم مكابح الكبس بنظام التحكم الرقمي على نطاق واسع في الصناعات التي تتطلب ثني الصفائح المعدنية بدقة، مثل:

خزانات ومرفقات كهربائية
قطع غيار السيارات والفضاء
الأجهزة والأثاث والألواح المعدنية
معدات البناء والتدفئة والتهوية والتبريد والتكييف
ورش التصنيع حسب الطلب

كيف تتم صيانة ماكينة مكابس المكابس من أجل أداء طويل الأجل؟

تضمن الصيانة المناسبة لماكينة مكابح الضغط الدقة والمتانة. وتشمل الممارسات الرئيسية ما يلي:

التشحيم المنتظم للأجزاء المتحركة
فحص محاذاة مسطرة قياس الظهر والمسطرة الشبكية
تنظيف الأنظمة الهيدروليكية/الكهربائية (لمكابح الضغط الهيدروليكية)
استخدام أدوات الثني والقوالب المناسبة
تشغيل التشخيص الذاتي وفحوصات نظام CNC
مع العناية المنتظمة، يمكن أن توفر مكابح الضغط الهيدروليكية والماكينات بنظام التحكم الرقمي باستخدام الحاسب الآلي أداء ثبات وثني مستقر وطويل الأجل.
