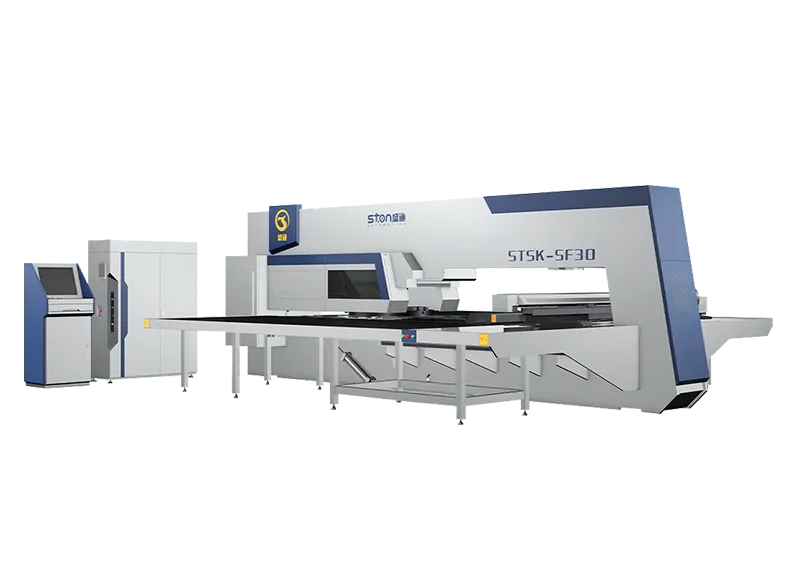

مكبس التثقيب بالبرج الدوّار بنظام التحكم الرقمي هو عبارة عن معدات معالجة آلية للصفائح المعدنية، مع برج دوّار قابل للدوران كقلب أساسي ومجموعة متنوعة من القوالب على البرج. من خلال التحكم في نظام التحكم الرقمي باستخدام الحاسب الآلي، يقوم البرج الدوّار بتبديل القالب ويتحرك مع طاولة العمل، والتي يمكنها إكمال إجراءات معالجة الصفائح المعدنية المختلفة مثل التثقيب والتشكيل. تستخدم على نطاق واسع في إنتاج أجزاء الصفائح المعدنية في الآلات والأجهزة الكهربائية وغيرها من الصناعات.
| لا يوجد | الاسم | المعلمات | الوحدة | الملاحظات |
| 1 | قوة الضرب | 250（25）/300（30）/400（40） | كان （ت) | |
| 2 | هيكل الإطار | إطار مغلق من النوع "O | ||
| 3 | التموضع الأساسي
الحد الأقصى لحجم اللوحة المشغولة آلياً |
المحور X 2,500 | مم | （X-المحور X-المحور الثانوي لتحديد المواقع الثانوي القابل للتشغيل الآلي 5,000 مم) |
| قابل للتخصيص | ||||
| المحور Y 1250/12500/1500/2000/2000/2300 | مم | |||
| 4 | الحد الأقصى لسُمك اللوح المشغول آلياً | 6 | مم | صفيحة ألومنيوم |
| 5 | أقصى قطر لكمة واحدة | Φ88.9 | مم | قابل للتخصيص |
| 6 | الحد الأقصى لتردد التثقيب | 1,800 | ح م ب م | |
| 7 | الحد الأقصى لعدد اللكمات | 800 | ح م ب م | |
| 8 | عدد المحاور التي يتم التحكم فيها | 5 （x، y، t، c، r） | أجهزة الكمبيوتر | |
| 9 | نوع القالب | قالب قياسي دولي طويل التوجيه 85 سلسلة 85 القياسية الدولية | ||
| 10 | توزيع محطة البرج الدوار | 16 أ، 11 ب، 3 ج، 2 د | قياسي | قابل للتخصيص |
| （بما في ذلك المحطات الدوارة 1 ب و1 ج) | ||||
| 11 | إعادة وضع الأسطوانة | 2 | مجموعة | |
| 12 | عدد المشابك | 3 | أجهزة الكمبيوتر | |
| 13 | سرعة التغذية القصوى | المحور X 80 | م/دقيقة | |
| المحور ص 80 | م/دقيقة | |||
| 14 | هيكل طاولة العمل | فرشاة/فرشاة/سطح الطاولة الفولاذية الكروية العالمية | غلاف من الفولاذ المقاوم للصدأ | |
| 15 | السرعة القصوى للبرج الدوّار | 40 | دورة في الدقيقة | |
| 16 | دقة المعالجة | ±0.1 | مم | |
| 17 | الحمولة القصوى | 150 | كجم | |
| 18 | إجمالي الطاقة | 5 | كيه دبليو | |
| 19 | ضغط مصدر الهواء | 0.55 | ميجا باسكال | |
| 20 | مزود الطاقة | 380 ±5% | V | |
| 21 | الأبعاد | الطول × العرض × الارتفاع | مم | |
| 5,000/5,500/6,500×7800×5200×2,100 |
مكبس التثقيب البرج الدوّار بنظام التحكم الرقمي هو عبارة عن معدات معالجة آلية متطورة لمعالجة الصفائح المعدنية المؤتمتة، مبنية حول برج دوّار عالي القوة قابل للدوران وقوالب متعددة قابلة للتبديل. يتم التحكم في البرج الدوّار عن طريق نظام التحكم الرقمي باستخدام الحاسب الآلي، حيث يقوم البرج الدوّار تلقائيًا بتبديل الأدوات والمزامنة مع طاولة العمل لإكمال عمليات تثقيب وتشكيل وقطع الصفائح المعدنية المختلفة. وهذا يضمن دقة عالية السرعة، والمرونة لمختلف التطبيقات، والاستقرار طويل الأجل في تصنيع الصفائح المعدنية الصناعية.

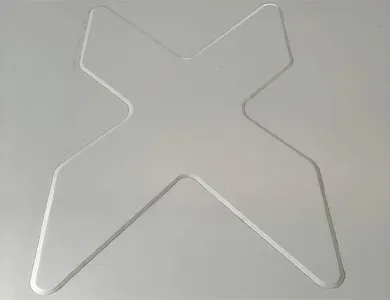

المتداول

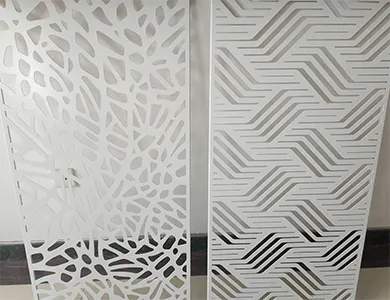

التثقيب الزخرفي

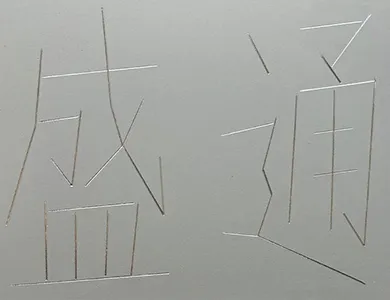

وضع العلامات

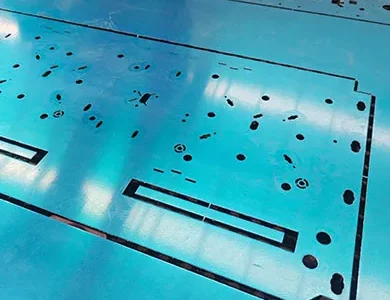

تصفيح التثقيب
يمكن لمكبس التثقيب الدوّار باستخدام الحاسب الآلي تبديل القوالب بسرعة، مما يلغي التغييرات اليدوية المتكررة للأدوات. وبفضل البرمجة المرنة، فإنها تلبي احتياجات الإنتاج لأصناف متعددة من الصفائح المعدنية وطلبات الدُفعات الصغيرة، مما يضمن دقة المعالجة العالية والاتساق. وهذا يجعلها حلاً موثوقًا وفعالاً لماكينة تثقيب الصفائح المعدنية.
تستخدم مكبس التثقيب البرج الدوّار بنظام التحكم الرقمي الخاص بنا محركًا مؤازرًا متقدمًا للتثقيب والتشكيل الدقيق والمتسق عبر مختلف أحجام الصفائح المعدنية - وهو مثالي لخطوط الإنتاج عالية الدقة.
تتميز ماكينة التثقيب بنظام التحكم الرقمي هذه بمحرك مؤازر عالي الأداء يستهلك طاقة أقل من المكابس الهيدروليكية التقليدية، مما يقلل من التكاليف ويدعم التصنيع المستدام.
يعمل النظام الذي يعمل بمؤازرة على تسريع عمليات التثقيب والتباطؤ، مما يقلل بشكل كبير من زمن الدورة ويعزز الإنتاجية - وهو مثالي لمهام الصفائح المعدنية عالية الطلب.
متوافق مع مجموعة واسعة من أدوات التثقيب البرجية، يتعامل هذا المكبس بنظام التحكم الرقمي مع أشكال وأحجام ثقوب متعددة بسهولة - وهو مثالي للخزانات ولوحات التكييف والتبريد والتكييف والحاويات وغيرها.
نظام تحكم CNC بديهي يبسط الإعداد والتشغيل. يمكن للمشغلين التكيف بسرعة، مما يحسن من كفاءة تثقيب الصفائح المعدنية مع تقليل وقت التوقف عن العمل وتكاليف التدريب.
بفضل الإطار الفولاذي الملحوم والمكونات المتينة، توفر هذه المكبس المثقوبة البرجية أداءً مستقرًا وطويل العمر - مناسب للتشغيل المستمر في بيئات الإنتاج الصعبة.
توفر ماكينات التثقيب البرجية الميكانيكية بنظام التحكم الرقمي (CNC) الخاصة بنا دقة عالية وجودة عالية في التثقيب والقضم والتشكيل لمجموعة كبيرة من تطبيقات الصفائح المعدنية. شاهد كيف يتم استخدامها في مختلف الصناعات لتصنيع القِطع بتناسق ودقة مثالية
مكبس التثقيب الدوّار بنظام التحكم الرقمي هو عبارة عن معدات تثقيب أوتوماتيكية متقدمة لتثقيب الصفائح المعدنية. وبفضل البرج الدوّار القابل للدوران كقلب وقوالب متعددة، فإنها تقوم بعمليات التثقيب والتشكيل والتشكيل في إعداد واحد. يتم التحكم في البرج الدوّار عن طريق نظام التحكم الرقمي باستخدام الحاسب الآلي، حيث يقوم بتبديل القوالب بسلاسة ويتحرك مع طاولة العمل، مما يكمل مجموعة كبيرة من مهام معالجة الصفائح المعدنية. يتم تطبيقه على نطاق واسع في الماكينات، والأجهزة الكهربائية، والخزانات، والحاويات، وتصنيع الصفائح المعدنية الصناعية.

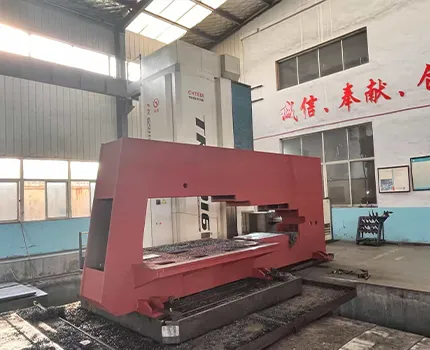

يعتمد الإطار على هيكل مغلق على شكل حرف "O"، ملحوم بألواح فولاذية عالية القوة. بعد تقسية الفرن بدرجة حرارة عالية، تتم إزالة كل إجهاد اللحام، مما يضمن صلابة الإطار وثباته على المدى الطويل. يقلل تصميم الحلق من التشوه مع زيادة القوة، مما يوفر قدرة حمولة موثوقة لعمليات التثقيب الشاقة.

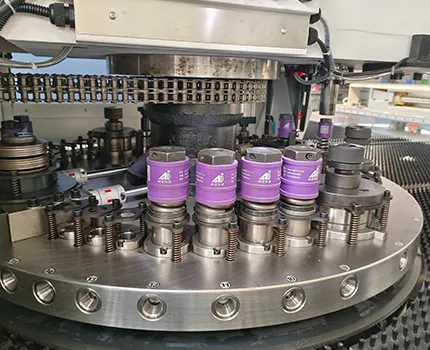

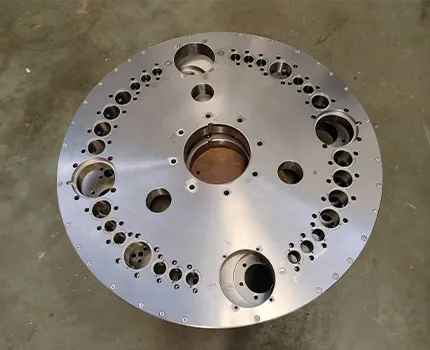

مجهزة بمخفض دودي توربيني ومحرك مزدوج السلسلة، يحقق رأس القاطع نقلًا مستقرًا وإزاحة دقيقة. يسمح التصميم الموسع ثنائي الأسطوانة الموسع بتحديد المواقع بشكل متزامن ودقيق، مما يقلل من تآكل الأكمام الجانبية ويضمن ثباتًا عاليًا في تثقيب البرج.

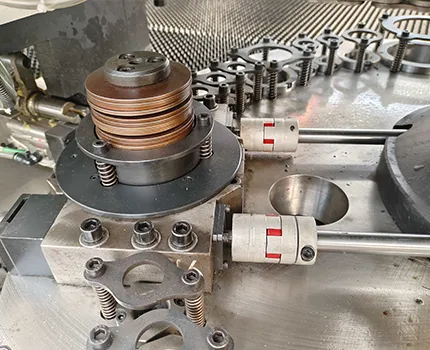

يتم تشغيل المحطة الدوارة بواسطة سير متزامن، مما يوفر سرعة نقل عالية، ودقة تحديد المواقع، وضوضاء منخفضة - مثالية لماكينات التثقيب ذات البرج الدوّار ذات الكفاءة العالية باستخدام الحاسب الآلي.
مصنوع من الفولاذ الكربوني 45#، مروي ومقوّى، ثم مطحون باستخدام الحاسب الآلي للتسطيح والنعومة. تضمن التركيبات الخاصة محورية القوالب العلوية والسفلية. يمر كل رأس قاطع بفحص صارم باستخدام معدات قياس ثلاثية الأبعاد مستوردة، مما يضمن الدقة في ماكينات تثقيب الصفائح المعدنية.
يقوم المحرك المؤازر ذو العمود المجوف بتشغيل العمود المرفقي مباشرة، مما يقلل من اختلال التوصيل. وهذا يوفر ثباتًا عاليًا واستجابة سريعة وتثقيبًا فعالاً. تقوم طريقة التأرجح بضبط الزوايا تلقائيًا بناءً على الشوط، مما يحسِّن سرعة التثقيب والدقة في مكابس التثقيب باستخدام الحاسب الآلي.

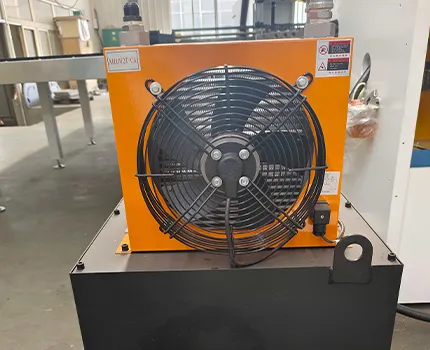

يتم تبريد المحرك المؤازر بواسطة نظام تبريد بالزيت، مما يضمن ارتفاعًا منخفضًا في درجة الحرارة، وقدرة تحميل زائدة عالية، وتشغيلًا مستقرًا. يؤدي ذلك إلى تجنب الاستبدال المتكرر لسائل التبريد في المناطق الباردة، مما يعزز موثوقية ماكينة التثقيب البرجية.

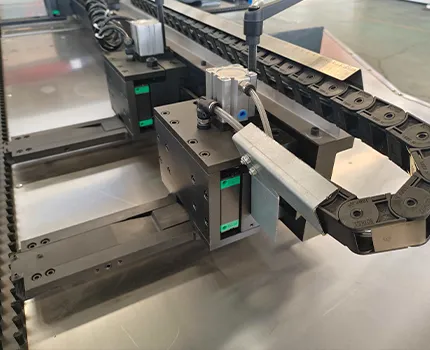

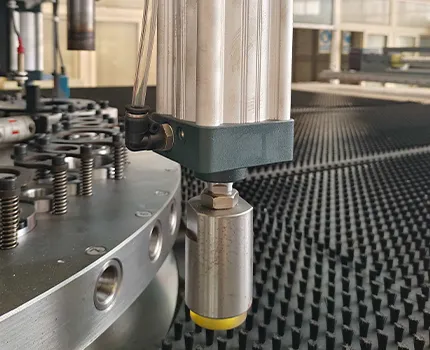

يوفر المشبك الهوائي العائم قوة تشبيك قوية وتغذية ثابتة. يضمن حامله المتوافق الصلابة مع إتاحة سهولة الحركة. أثناء التغذية، يطفو المشبك تلقائيًا أثناء التغذية، مما يقلل من كثافة العمالة ويحسن كفاءة مناولة المواد في ماكينات تثقيب الصفائح المعدنية.
يضمن التموضع الثانوي المتقدم تأمين دقة مضاعفة. وبفضل مستشعرات المراقبة في الوقت الحقيقي والتحكم بنظام التحكم الرقمي، يتم إعادة تموضع قطع العمل بدقة عالية، مما يزيل الأخطاء التي تحدث بعد التموضع الأول.

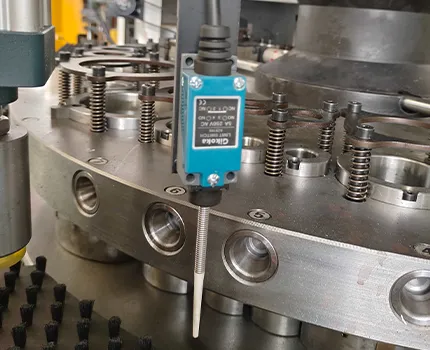

عند اكتشاف خطر التصادم، يوقف النظام على الفور جميع حركات الماكينة. تحمي آلية السلامة هذه كلاً من قطع العمل وأجزاء الماكينة من التلف أثناء عمليات التثقيب باستخدام الحاسب الآلي.

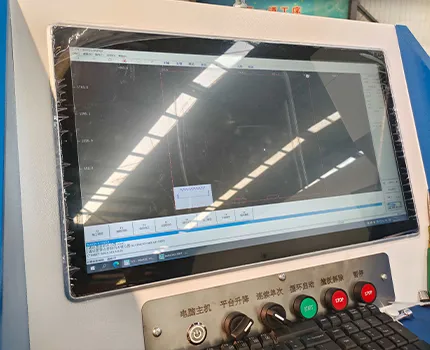

مجهز بلوحة أم مستوردة وبطاقة تحكم في الحركة بالإضافة إلى وحدات مؤازرة ناقل RTEX من باناسونيك، يضمن نظام التحكم بنظام التحكم الرقمي باستخدام الحاسب الآلي سرعة الاتصال ونقل الإشارات في حلقة مغلقة. يحقق التنسيق متعدد المحاور دقة أعلى في مكابس التثقيب ذات الأبراج بنظام التحكم الرقمي.

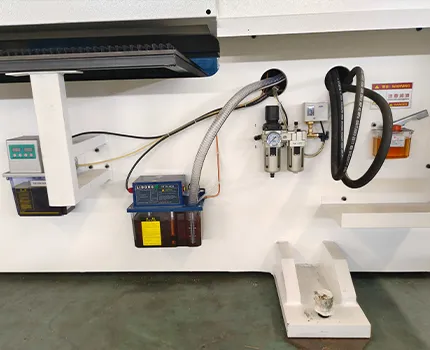

يضمن نظام التشحيم الأوتوماتيكي متعدد النقاط التشحيم الكامل لجميع الأجزاء المتحركة. وبفضل خطوط الأنابيب النحاسية بدلاً من البلاستيك، فإنه يمنع التآكل والتسرب والتقادم، مما يطيل من عمر خدمة البراغي وقضبان التوجيه وماكينة تثقيب الصفائح المعدنية بالكامل.
نحن نؤمن ببناء علاقات قوية وشفافة مع عملائنا. ولهذا السبب ندعو شركاءنا لزيارة منشأة التصنيع المتطورة الخاصة بنا ومشاهدة عملية الإنتاج عن قرب.
أنتونيمدير المشتريات، التدفئة والتهوية وتكييف الهواء
مصنع المكونات (ألمانيا)
جيفريمالك المصنع، أدوات مطبخ ستانلس ستانلس
الشركة المصنعة (الولايات المتحدة الأمريكية)
جاريد- مدير العمليات، الخزانة الكهربائية
المصنع (كندا)
ماكيناتنا مناسبة للصفائح المعدنية الشائعة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الألومنيوم والصفائح المجلفنة. يتراوح نطاق السماكة من 0.2 مم إلى 6 مم، مما يلبي احتياجات مختلف الصناعات، بما في ذلك الأجهزة المنزلية والأجهزة والخزانات. كما أنها تدعم أيضًا العمليات المخصصة غير المتماثلة والمعقدة.
نعم، نحن نقدم خدمة شاملة: "التركيب في الموقع + التشغيل التجريبي + التدريب المخصص". سيزور مهندسون محترفون موقع العميل لاستكمال تجميع خط الإنتاج وتشغيل تكامل المعدات لضمان وصول الخط إلى طاقته المصممة. كما نوفر أيضًا تدريبًا نظريًا وعمليًا للمشغلين (6-8 أيام)، يغطي تشغيل المعدات والصيانة الروتينية واستكشاف الأعطال وإصلاحها. بعد التدريب، نوفر دليل المشغل وفيديو تعليمي للمشغلين.
تتوفر خدمات مخصصة. سنقوم بتحسين هيكل الماكينة بناءً على مساحة ورشة العميل وسعة الحمولة ومتطلبات المعالجة. مع ضمان دقة المعالجة، نقوم بتكييف الماكينة مع ظروف إمداد الطاقة والهواء الموجودة في الورشة لضمان التركيب السلس والتشغيل الفعال.
لقد أنشأنا آلية استجابة عالمية لما بعد البيع على مدار 24 ساعة: يمكن للعملاء إرسال تقارير استكشاف الأعطال وإصلاحها عبر الهاتف أو البريد الإلكتروني أو خدمة العملاء عبر الإنترنت، وسيتم توفير حل أولي في غضون ساعة واحدة. إذا كانت هناك حاجة إلى تصحيح الأخطاء عن بُعد، سيقدم مهندس إرشادات بالفيديو في غضون ساعتين. بالنسبة لإصلاح الأجهزة، سيحصل العملاء المحليون على زيارة في غضون 48 ساعة، بينما يمكن للعملاء في الخارج استخدام مراكز الخدمة المعتمدة أو التسليم السريع للقطع (مع تعليمات التركيب) لضمان حل سريع.
تأتي جميع معداتنا القياسية (مراكز الثني المرنة، ومكابس التثقيب البرجية ذات التحكم الرقمي باستخدام الحاسوب، ومكابس الضغط، وماكينات التثقيب والقص) بضمان مجاني لمدة عام واحد. بالنسبة لبعض المنتجات ذات النظام الأكثر تعقيدًا، يمكن تمديد فترة الضمان إلى 18 شهرًا. يغطي الضمان إصلاح واستبدال مشاكل الجودة في المكونات الأساسية (مثل المحركات المؤازرة وأنظمة التحكم الرقمي باستخدام الحاسوب وقضبان التوجيه)، بالإضافة إلى عمليات الفحص المجانية في الموقع خلال فترة الضمان. يُرجى ملاحظة أن أعطال المعدات الناجمة عن خطأ بشري أو قوة قاهرة (مثل الفيضانات والزلازل) أو عدم اتباع دليل الصيانة لا يغطيها الضمان المجاني، ولكن خدمات الإصلاح المدفوعة متاحة.
تتوفر ضمانات ممتدة، تتراوح تغطيتها من سنة إلى 3 سنوات. يتم تخصيص هذه الخطط بناءً على نوع المعدات وتكرار الاستخدام واحتياجات العميل. وتبلغ تكلفة التمديد لمدة عام واحد لجهاز واحد حوالي 3%-51T3T من السعر الإجمالي، بينما تقدم التمديدات المجمعة لأجهزة متعددة أو خطوط الإنتاج المؤتمتة بالكامل خصمًا قدره 201T3T. خلال فترة الضمان الممدد، بالإضافة إلى إصلاح المكونات الأساسية، يحصل العملاء أيضًا على خدمة فحص وصيانة سنوية شاملة مجانية للمعدات لمساعدتهم على تحديد الأعطال المحتملة بشكل استباقي وإطالة عمر معداتهم.
نحن نقدم خيارات دفع مرنة لتلبية احتياجات العملاء المحليين والدوليين: ① التحويل البرقي (T/T): الدفع المسبق 30%، 70% قبل مغادرة المعدات للمصنع؛ ② خطاب اعتماد (L/C): نحن نقبل خطابات الاعتماد غير القابلة للإلغاء الصادرة عن البنك الشريك للعميل في الأفق لضمان أمن الأموال لكلا الطرفين. تتوافق جميع طرق الدفع مع الممارسات التجارية الدولية وتدعم عملات التسوية السائدة مثل الدولار الأمريكي واليورو.
ماكينة التثقيب البرجية عبارة عن ماكينة تثقيب مؤتمتة للصفائح المعدنية تستخدم برجًا دوّارًا دوّارًا محملاً بأدوات متعددة. من خلال التحكم باستخدام الحاسب الآلي، يقوم البرج الدوّار بتبديل الأدوات والتنسيق مع طاولة العمل لإكمال عمليات مثل التثقيب والقضم والتشكيل والنقش في إعداد واحد، مما يحسّن الكفاءة والدقة في تصنيع الصفائح المعدنية.
تُستخدم مكابس التثقيب البرجية ذات التحكم الرقمي بنظام التحكم الرقمي على نطاق واسع في صناعات مثل الخزانات الكهربائية، والمرفقات، والاتصالات، وأنابيب التدفئة والتهوية وتكييف الهواء، والأثاث المعدني، وتصنيع الأجهزة. وهي مثالية لماكينات تثقيب الصفائح المعدنية عالية الدقة حيث تتطلب المرونة والسرعة وقابلية التكرار.
تتفوق مكابس التثقيب البرجية في عمليات التثقيب والتشكيل والنقش السريع، والتي لا تستطيع ماكينات القطع بالليزر القيام بها مباشرةً. وهي أكثر كفاءة في مهام التثقيب والتثقيب المتكرر والتشكيل، مع توفير تكاليف تشغيلية أقل للإنتاج بكميات كبيرة. تدمج العديد من الشركات المصنِّعة مكابس التثقيب بنظام التحكم الرقمي مع القطع بالليزر للحصول على حلول هجينة.
توفر مكابس التثقيب البرجية الحديثة بنظام التحكم الرقمي بنظام التحكم الرقمي دقة واتساقًا عاليين، وغالبًا ما تحقق تفاوتات تفاوتات تصل إلى ± 0.1 مم. وهي مجهزة بأنظمة تعمل بمؤازرة، وفهرسة آلية للأدوات، وتحكم متقدم بنظام التحكم الرقمي باستخدام الحاسب الآلي، مما يضمن قوة تثقيب ثابتة، وتحديدًا دقيقًا للموضع، وإمكانية تكرار موثوق بها، حتى أثناء الإنتاج المستمر.
تعمل مكابس التثقيب البرجية على تحسين الكفاءة من خلال تقليل وقت تغيير الأدوات، ودعم الأدوات متعددة المحطات، وتمكين دورات التثقيب المستمرة. بفضل ميزات مثل إعادة التموضع الأوتوماتيكي للصفائح والمشابك الهوائية العائمة والأتمتة باستخدام الحاسب الآلي، فإنها تقلل من زمن الدورة، وتقلل من التدخل اليدوي، وتخفض تكاليف العمالة في عمليات تثقيب الصفائح المعدنية.
