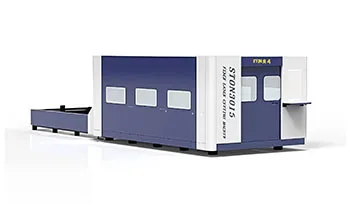

For modern sheet metal workshops, flexibility and efficiency are equally important. The STON CNC servo punch laser combined machine allows you to complete standard holes, special forms and contour cutting on the same machine. Punching operations handle high-speed holes, forms and embossing, while the laser cuts complex outer and inner profiles with clean edges. As an original manufacturer, STON designs this combo system for industrial users in electrical cabinets, switchgear, enclosures, ventilation, lighting, metal furniture and more. With servo technology, rigid structure and advanced CNC control, the machine delivers stable precision and excellent productivity on mixed production orders.
| لا يوجد | الاسم | المعلمة |
| 1 | نطاق القطع | 1500*3000 مم |
| 2 | الطول الموجي لليزر | 1080 نانومتر |
| 3 | انتقال المحور X | 1550 مم |
| 4 | انتقال المحور Y | 3100 مم |
| 5 | انتقال المحور Z | 150 مم |
| 6 | دقة تحديد المواقع بالمحورين X، Y | ± 0.05 مم/دقيقة |
| 7 | دقة تحديد موضع تكرار المحور X، Y في تكرار المحور X، Y | ± 0.03 مم/دقيقة |
| 8 | عرض الشق | 0.1 مم |
| 9 | سرعة التموضع القصوى | 150 م/دقيقة |
| 10 | طاقة الليزر | 3000W |
| 11 | نظام التحكم | شنغهاي بايشو |
| 12 | مزود الطاقة | 3 مراحل 380 فولت 380 فولت 60 كيلو فولت أمبير |
| 13 | الطاقة | 20 كيلو وات |
The STON CNC servo punch laser combined machine is ideal for sheet metal products that require many standard holes, forms and precise contours at the same time. With one clamping and one program, you can finish punching, forming and laser cutting, improving accuracy between features and reducing material handling.

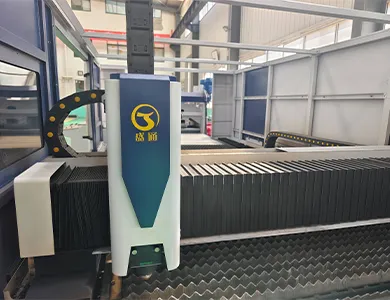

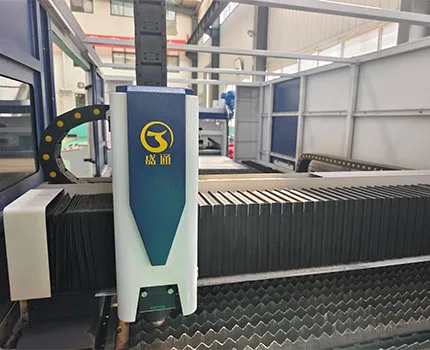

شعاع

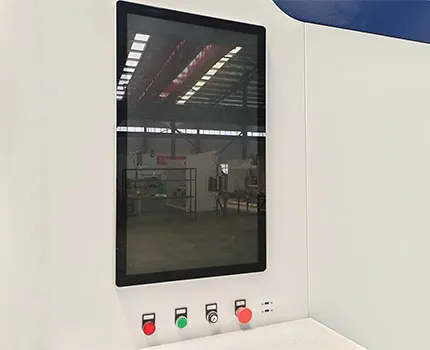

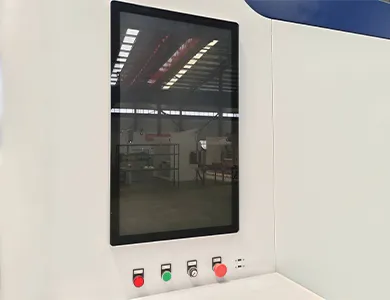

نظام التحكم

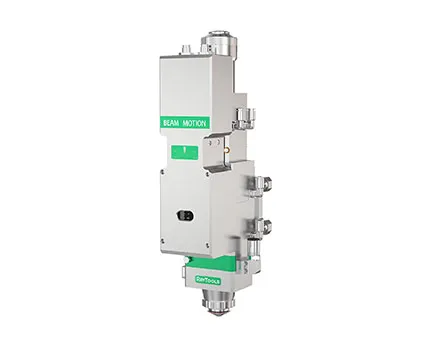

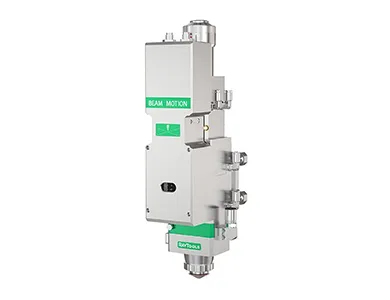

رأس القطع

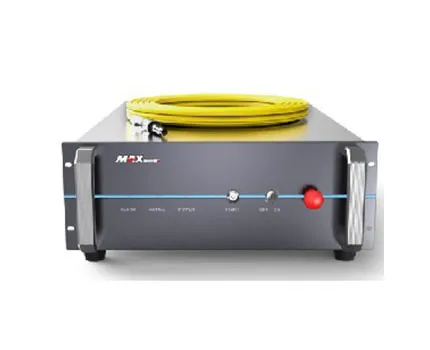

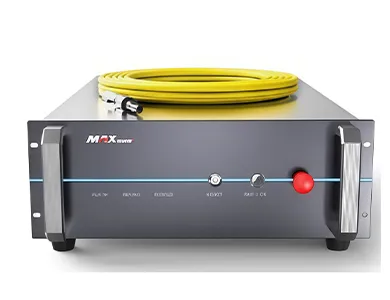

مصدر الليزر
By combining servo punching and fiber laser cutting, the STON punch laser combined machine reduces setups, saves floor space and improves material utilization. The following features help you get more value from every sheet.
Complete holes, forms and contour cutting on one machine
Reduce loading, unloading and repositioning between processes
Improve accuracy between punched features and laser cuts
Servo-driven punching unit for fast stroke frequency
Ideal for large volumes of standard holes and patterns
Lower energy consumption compared with traditional hydraulic systems
Fiber laser delivers narrow kerf and smooth edges
Handles complex inner and outer contours with high precision
Less secondary deburring and finishing work
Integrated CAM software nests parts for both punching and laser cutting
Smart path planning shortens machine time and reduces scrap
Support for mixed parts and multi-order nesting on the same sheet
Suitable for cabinets, enclosures, ventilation plates, lighting parts and more
Quickly switch between pure punching, pure laser or combined modes
Perfect for customers with diverse product ranges and frequent changes
Combine two processes into one cell to save workshop space
Compatible with loading/unloading, storage towers and robots
Easy to integrate into existing sheet metal production lines
Quality problems often come from multiple setups: slight positioning errors, sheet deformation and handling damage. With the STON punch laser combined machine, punching and cutting are finished in one clamping, so the relative position between holes, slots and profiles is highly consistent. The servo punching head and fiber laser each work in their best range, resulting in clean hole edges, accurate shapes and minimal burrs. This reduces rework and ensures that parts fit correctly in subsequent bending, welding and assembly.
تعمل ماكينة القطع بالليزر ثنائية المنصة بنظام التحكم الرقمي باستخدام الحاسب الآلي عن طريق تناوب المنصات. فبينما تقوم إحدى المنصتين بالقطع، تكمل الأخرى التحميل والتفريغ. وهذا يقلل من وقت الاستعداد، مما يمكّن ماكينة القطع بالليزر من العمل دون انقطاع تقريبًا، مما يعزز بشكل كبير من كفاءة القطع والإنتاجية.

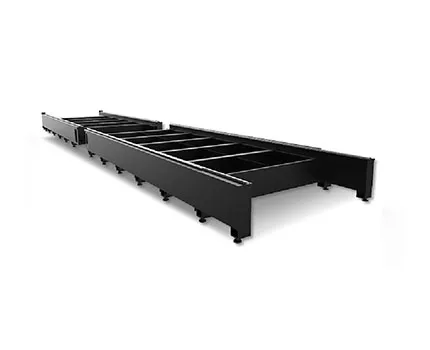

A rigid welded frame and stable gantry structure support both punching and laser cutting operations. The design minimizes vibration and deformation when switching between processes, ensuring consistent accuracy and smooth motion across the whole working area.
The servo-driven punching unit delivers fast strokes and stable punching force for standard holes and forming operations. With optimized mechanics and guides, it maintains tool alignment and hole quality, even under continuous high-speed production.
The fiber laser cutting head and optical system provide clean cuts on carbon steel, stainless steel and aluminum sheets. Automatic focus adjustment and cutting parameter libraries help you quickly achieve excellent edge quality for different materials and thicknesses.
The turret holds a range of punching and forming tools for common hole sizes and shapes. Quick-change stations and indexable tools reduce setup time. Combined with laser cutting, you can choose the most efficient method for each feature on the part.
Brush or ball tables, programmable clamps and repositioning devices work together to move sheets smoothly between punching and laser cutting areas. This reduces friction, protects the surface and enables processing of large-format parts beyond a single stroke range.
The integrated CNC system coordinates punching, laser cutting, turret indexing and sheet movement in one interface. Operators can set process priorities, manage tools, monitor machine status and call up combined programs for repeat orders. Remote diagnostics and software updates help maintain long-term reliability.
نحن نؤمن ببناء علاقات قوية وشفافة مع عملائنا. ولهذا السبب ندعو شركاءنا لزيارة منشأة التصنيع المتطورة الخاصة بنا ومشاهدة عملية الإنتاج عن قرب.
أنتونيمدير المشتريات، التدفئة والتهوية وتكييف الهواء
مصنع المكونات (ألمانيا)
جيفريمالك المصنع، أدوات مطبخ ستانلس ستانلس
الشركة المصنعة (الولايات المتحدة الأمريكية)
جاريد- مدير العمليات، الخزانة الكهربائية
المصنع (كندا)
ماكيناتنا مناسبة للصفائح المعدنية الشائعة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الألومنيوم والصفائح المجلفنة. يتراوح نطاق السماكة من 0.2 مم إلى 6 مم، مما يلبي احتياجات مختلف الصناعات، بما في ذلك الأجهزة المنزلية والأجهزة والخزانات. كما أنها تدعم أيضًا العمليات المخصصة غير المتماثلة والمعقدة.
نعم، نحن نقدم خدمة شاملة: "التركيب في الموقع + التشغيل التجريبي + التدريب المخصص". سيزور مهندسون محترفون موقع العميل لاستكمال تجميع خط الإنتاج وتشغيل تكامل المعدات لضمان وصول الخط إلى طاقته المصممة. كما نوفر أيضًا تدريبًا نظريًا وعمليًا للمشغلين (6-8 أيام)، يغطي تشغيل المعدات والصيانة الروتينية واستكشاف الأعطال وإصلاحها. بعد التدريب، نوفر دليل المشغل وفيديو تعليمي للمشغلين.
تتوفر خدمات مخصصة. سنقوم بتحسين هيكل الماكينة بناءً على مساحة ورشة العميل وسعة الحمولة ومتطلبات المعالجة. مع ضمان دقة المعالجة، نقوم بتكييف الماكينة مع ظروف إمداد الطاقة والهواء الموجودة في الورشة لضمان التركيب السلس والتشغيل الفعال.
لقد أنشأنا آلية استجابة عالمية لما بعد البيع على مدار 24 ساعة: يمكن للعملاء إرسال تقارير استكشاف الأعطال وإصلاحها عبر الهاتف أو البريد الإلكتروني أو خدمة العملاء عبر الإنترنت، وسيتم توفير حل أولي في غضون ساعة واحدة. إذا كانت هناك حاجة إلى تصحيح الأخطاء عن بُعد، سيقدم مهندس إرشادات بالفيديو في غضون ساعتين. بالنسبة لإصلاح الأجهزة، سيحصل العملاء المحليون على زيارة في غضون 48 ساعة، بينما يمكن للعملاء في الخارج استخدام مراكز الخدمة المعتمدة أو التسليم السريع للقطع (مع تعليمات التركيب) لضمان حل سريع.
تأتي جميع معداتنا القياسية (مراكز الثني المرنة، ومكابس التثقيب البرجية ذات التحكم الرقمي باستخدام الحاسوب، ومكابس الضغط، وماكينات التثقيب والقص) بضمان مجاني لمدة عام واحد. بالنسبة لبعض المنتجات ذات النظام الأكثر تعقيدًا، يمكن تمديد فترة الضمان إلى 18 شهرًا. يغطي الضمان إصلاح واستبدال مشاكل الجودة في المكونات الأساسية (مثل المحركات المؤازرة وأنظمة التحكم الرقمي باستخدام الحاسوب وقضبان التوجيه)، بالإضافة إلى عمليات الفحص المجانية في الموقع خلال فترة الضمان. يُرجى ملاحظة أن أعطال المعدات الناجمة عن خطأ بشري أو قوة قاهرة (مثل الفيضانات والزلازل) أو عدم اتباع دليل الصيانة لا يغطيها الضمان المجاني، ولكن خدمات الإصلاح المدفوعة متاحة.
تتوفر ضمانات ممتدة، تتراوح تغطيتها من سنة إلى 3 سنوات. يتم تخصيص هذه الخطط بناءً على نوع المعدات وتكرار الاستخدام واحتياجات العميل. وتبلغ تكلفة التمديد لمدة عام واحد لجهاز واحد حوالي 3%-51T3T من السعر الإجمالي، بينما تقدم التمديدات المجمعة لأجهزة متعددة أو خطوط الإنتاج المؤتمتة بالكامل خصمًا قدره 201T3T. خلال فترة الضمان الممدد، بالإضافة إلى إصلاح المكونات الأساسية، يحصل العملاء أيضًا على خدمة فحص وصيانة سنوية شاملة مجانية للمعدات لمساعدتهم على تحديد الأعطال المحتملة بشكل استباقي وإطالة عمر معداتهم.
نحن نقدم خيارات دفع مرنة لتلبية احتياجات العملاء المحليين والدوليين: ① التحويل البرقي (T/T): الدفع المسبق 30%، 70% قبل مغادرة المعدات للمصنع؛ ② خطاب اعتماد (L/C): نحن نقبل خطابات الاعتماد غير القابلة للإلغاء الصادرة عن البنك الشريك للعميل في الأفق لضمان أمن الأموال لكلا الطرفين. تتوافق جميع طرق الدفع مع الممارسات التجارية الدولية وتدعم عملات التسوية السائدة مثل الدولار الأمريكي واليورو.
تستخدم ماكينة القطع بالليزر بنظام التحكم الرقمي باستخدام الحاسب الآلي شعاع ليزر عالي الطاقة يتم التحكم فيه بواسطة التحكم العددي بالكمبيوتر (CNC) لقطع الصفائح المعدنية بدقة عالية. ويمكنها معالجة مواد مختلفة مثل الفولاذ المقاوم للصدأ والفولاذ الكربوني والألومنيوم، مما يوفر حوافاً ناعمة ودقة متناسقة.
صُممت ماكينات القطع بالليزر الخاصة بنا لتطبيقات الصفائح المعدنية ويمكنها قطع الفولاذ المقاوم للصدأ والفولاذ الكربوني والصفائح المجلفنة والألومنيوم والنحاس الأصفر والسبائك الأخرى. وباعتبارها قاطعة ألياف ليزر للمعادن، فهي تضمن المعالجة الفعالة لكل من المواد الرقيقة والسميكة.
تسمح ماكينة القطع بالليزر ثنائية المنصة بنظام التحكم الرقمي بالتحميل والتفريغ في نفس الوقت مع القطع. وهذا يقلل من وقت التعطل ويزيد من الإنتاجية ويضمن كفاءة أعلى، مما يجعلها مثالية لتصنيع الصفائح المعدنية على نطاق واسع.
بالمقارنة مع القطع الميكانيكي، توفر ماكينة القطع بالليزر بنظام التحكم الرقمي سرعة قطع أعلى، وتفاوتات أكثر دقة، وحواف أنظف. كما أنها تقلل من المعالجة الثانوية، وتقلل من إهدار المواد، وتوفر مرونة في الأشكال المعقدة وإنتاج دفعات صغيرة.
تُستخدم ماكينات القطع بالليزر على نطاق واسع في صناعات مثل السيارات والفضاء والتكييف وأدوات المطبخ والأثاث والاتصالات والبناء. أي صناعة تتطلب قطع الصفائح المعدنية عالية الدقة تستفيد من تقنية القطع بالليزر باستخدام الحاسب الآلي.
It is a CNC machine that integrates turret punching and fiber laser cutting in one unit. Punching is used for standard holes and forming, while the laser cuts complex profiles and special shapes.
A combo machine is ideal when you frequently produce parts that need both many holes and complex contours, and you want to reduce handling, floor space and investment in separate equipment.
Yes. You can run pure punching jobs, pure laser cutting jobs, or combined punch-and-cut programs according to part requirements and production planning.
